Meccaniche di Scena – Sistemi di Movimentazione Manuale e Motorizzata
Perché è un argomento fondamentale?
Nel mondo della scenografia professionale – che si tratti di teatro, eventi o studi televisivi – saper movimentare un elemento scenico in modo sicuro, preciso e fluido è essenziale. Quinte, fondali, sipari, americane, ciclorami: tutto deve potersi spostare, sollevare o scomparire al momento giusto.
Ma come funziona tutto questo dietro le quinte? In questo modulo esploriamo i principali sistemi di movimentazione scenica, sia manuali che motorizzati, con un approccio tecnico ma intuitivo. È pensato per tecnici esperti, allestitori, studenti e chiunque voglia progettare o comprendere una scena mobile in modo professionale.
Nel contesto della scenografia professionale, i sistemi di movimentazione scenica permettono di spostare elementi come fondali, quinte e sipari con sicurezza, precisione e rapidità. In questa guida approfondita, scoprirai sia i sistemi manuali che quelli motorizzati, completi di specifiche tecniche e contesti d’uso reali.
1. Sistemi Manuali
1.1 Tiro a corda semplice
Componenti
- Fune in fibra naturale o sintetica
- Carrucola superiore
- Ancoraggio a terra
Specifiche tecniche
- Capacità: fino a 50 kg
- Sforzo manuale: medio–alto
È ideale per fondali leggeri o spazi teatrali scolastici. Facile da installare e mantenere.
1.2 Tiro a doppia carrucola
Componenti
- Due o più carrucole in serie
- Fune resistente 8–12 mm
Specifiche tecniche
- Riduzione dello sforzo fino al 50%
- Capacità: fino a 100 kg
Perfetto per ciclorami pesanti o americane in contesti di prova o post‑produzione.
1.3 Tiri con contrappesi
Componenti
- Contro‑pesi (50–200 kg)
- Guide verticali, carrucole, fune in acciaio da 4–6 mm
Specifiche tecniche
- Carichi fino a 200 kg senza sforzo operativo
- Bilanciamento preciso al mezzo chilo
Sistema standard per teatri “all’italiana”, ideale per ciclorami multipli, sipari e americane. La sicurezza è garantita da ridondanza e controllo fluido.
2. Sistemi Motorizzati
2.1 Paranchi elettrici
Componenti
- Motore a catena o fune
- Telecomando, sensori di carico
Specifiche tecniche
- Portata: 250–2000 kg
- Velocità: 5–15 m/min
Usati in eventi e concerti per americane, fari, schermi LED. Veloci da montare e precisi in scenografia mobile.
2.2 Argani e winch scenici
Componenti
- Bobina avvolgitrice motorizzata
- Centraline digitali
Specifiche tecniche
- Momento torcente: 100–1000 Nm
- Velocità: 0,1–1 m/s
Essenziali in musical e opera per movimenti complessi di scenografie e sipari a più livelli.
2.3 Sistemi computerizzati
Componenti
- DMX, PLC, QLab, CueCore
- Sensori, encoder, controller
Specifiche tecniche
- Precisione ±3 mm
- Sincronizzazione multi-asse
Indispensabili in TV e spettacoli con regia automatizzata, dove fondali, luci e suono devono muoversi in perfetta armonia.
3. Sicurezza e Manutenzione
Controlli periodici
- Funi e carrucole: ogni 6 mesi
- Sistemi motorizzati: finecorsa e freni testati
Conformità
Aderenza a normative ANSI E1.4‑1 e standard ETCP tiffinscenic.com+4blog.ansi.org+4en.wikipedia.org+4stagecraftindustries.com+2Thern® Stage Equipment+2Thern® Stage Equipment+2Thern® Stage Equipment+5en.wikipedia.org+5tiffinscenic.com+5
Buone pratiche
- Uso di cavi di sicurezza indipendenti
- Ripetizione delle prove di carico dopo ogni modifica scenica
4. Applicazioni nei Contesti Realistici
Teatro classico
Sistemi manuali con contrappesi garantiscono silenzio e controllo perfetto per cambi scena rapidi e discreti.
Eventi e concerti
Paranchi motorizzati e sistemi DMX muovono in tempo reale americane luminose e schermi sospesi, adattandosi al ritmo dello show.
Produzioni televisive
Movimenti silenziosi, precisi e ripetibili: fondali su rotaia e motori digitali permettono transizioni sincronizzate con telecamere e regia.
Fiere e musei
Argani nascosti e tiri su guide discreti rendono possibili installazioni immersive: opere che si abbassano o ruotano lentamente, con attivazione interattiva.
5. Glossario Tecnico
- Tiro: sistema a fune per sollevamento verticale
- Contrappeso: massa che equilibra il carico
- Paranco: motore per sollevamento
- Winch/argano: avvolgitore meccanico/elettrico
- Cue: comando programmato nella regia automatica

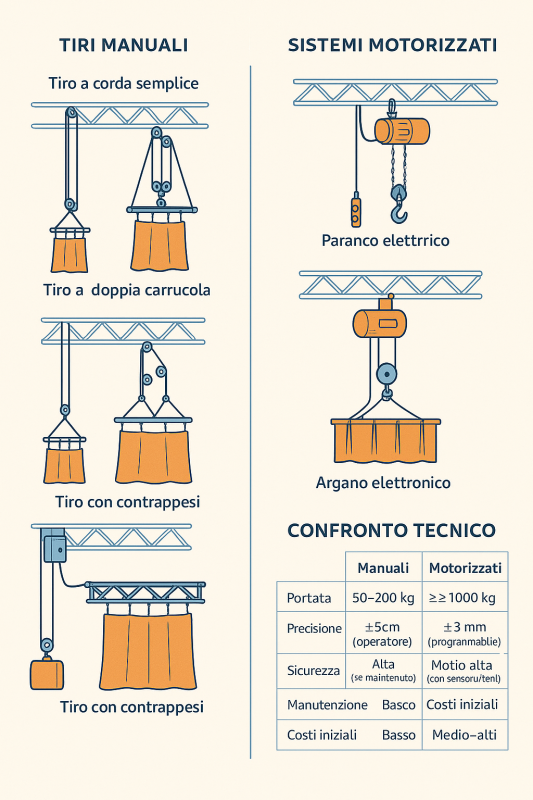

6. Confronto Tecnico
| Caratteristica | Manuali | Motorizzati |
|---|---|---|
| Portata | 50–200 kg | Oltre 1000 kg |
| Precisione | ±5 cm (operatore) | ±3 mm (programmabile) |
| Sicurezza | Alta (se mantenuto) | Molto alta (con sensori/freni) |
| Manutenzione | Base | Specialistica e periodica |
| Costi iniziali | Bassi | Medio–alti |

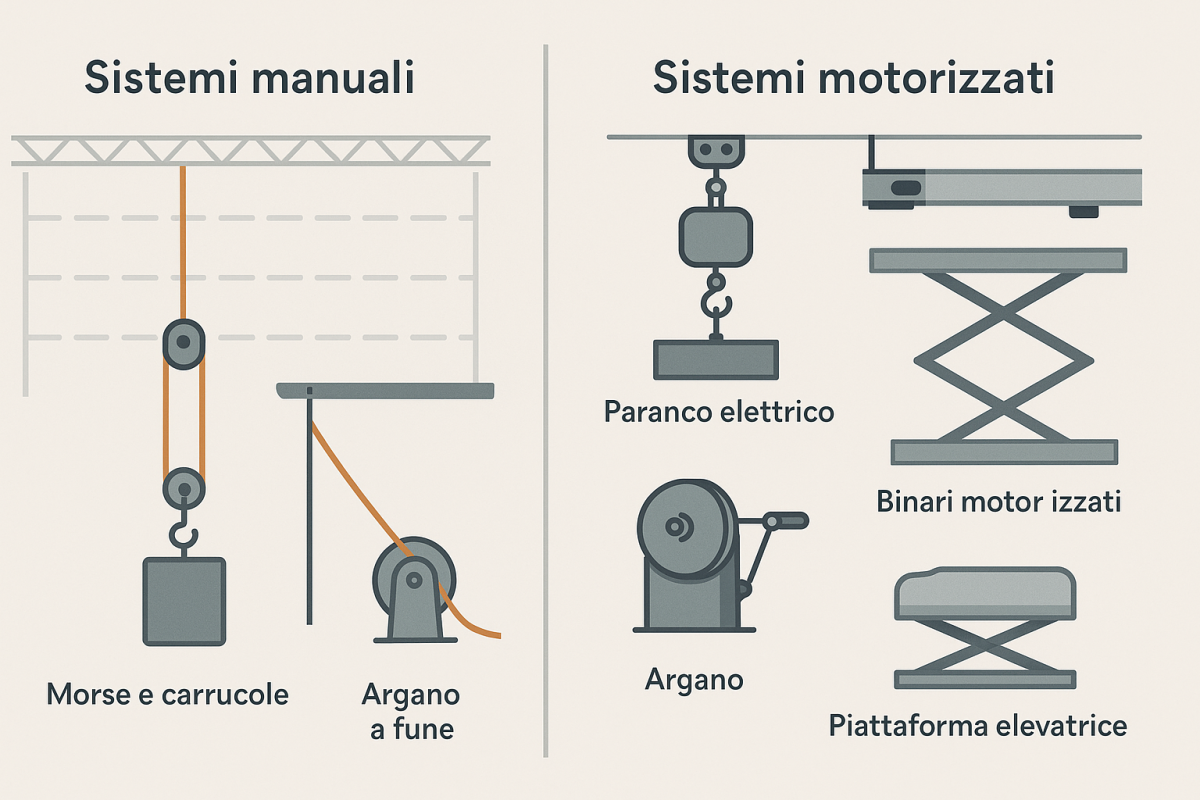

7. Schema comparativo
| Caratteristica | Manuali | Motorizzati |
|---|---|---|
| Costo | Basso | Alto |
| Manutenzione | Minima | Più frequente, specializzata |
| Precisione | Variabile | Elevata e costante |
| Sicurezza | Buona, se ben gestita | Molto alta con sistemi integrati |
| Adatto per | Teatro, scuole | TV, musical, grandi eventi |
8. Applicazioni pratiche dei sistemi di movimentazione scenica
| Contesto | Sistema più usato | Motivo principale |
|---|---|---|
| Teatro | Tiri manuali con contrappesi | Silenzio e controllo |
| Eventi live | Paranchi elettrici su truss mobili | Velocità e modularità |
| Studio TV | Sistemi digitali sincronizzati | Precisione e automazione |
| Musei e fiere | Argani invisibili e tiri a fune | Flessibilità e integrazione estetica |
