Batten clew

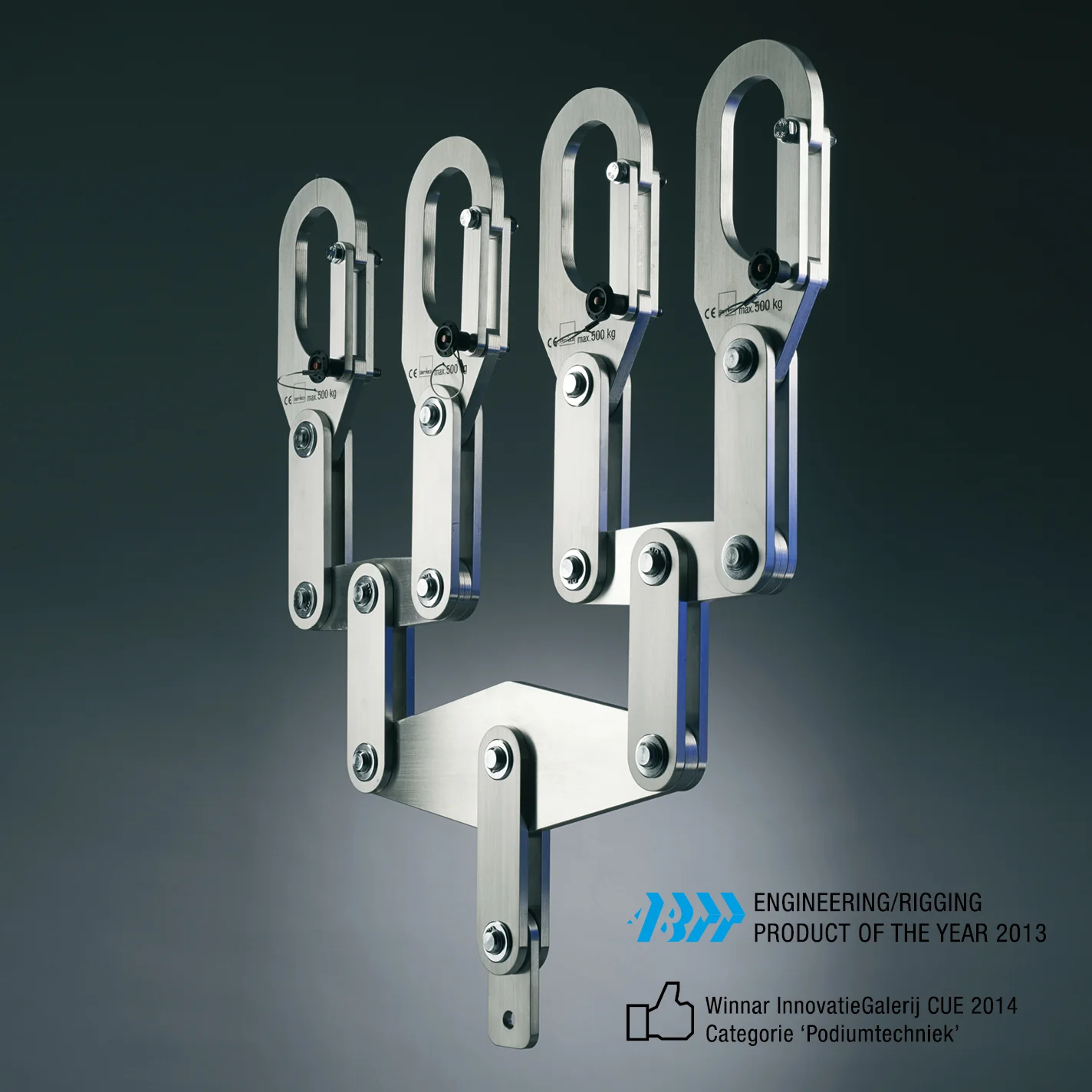

Il Batten Clew è un dispositivo innovativo per la distribuzione del carico su americane multiple, progettato per aumentare la capacità di sollevamento di scenografie pesanti in ambito teatrale.
Questo sistema permette di unire da 2 fino a 12 americane e di suddividere uniformemente i carichi, ottimizzando l’uso dell’impianto di sollevamento esistente (manuale o motorizzato, sincrono o asincrono), senza richiedere punti motorizzati dedicati.
Grazie alla distribuzione omogenea delle forze, è possibile ottenere un aumento del carico utile fino a 12 volte, mantenendo sicurezza, stabilità e compatibilità con americane standard fino a Ø 70 mm.
Caratteristiche tecniche
-
Dispositivo modulare per il collegamento da 2 a 12 americane
-
Compatibile con americane Ø max 70 mm
-
Aumento della portata utile fino a 6.000 kg in configurazioni a 12 vie
-

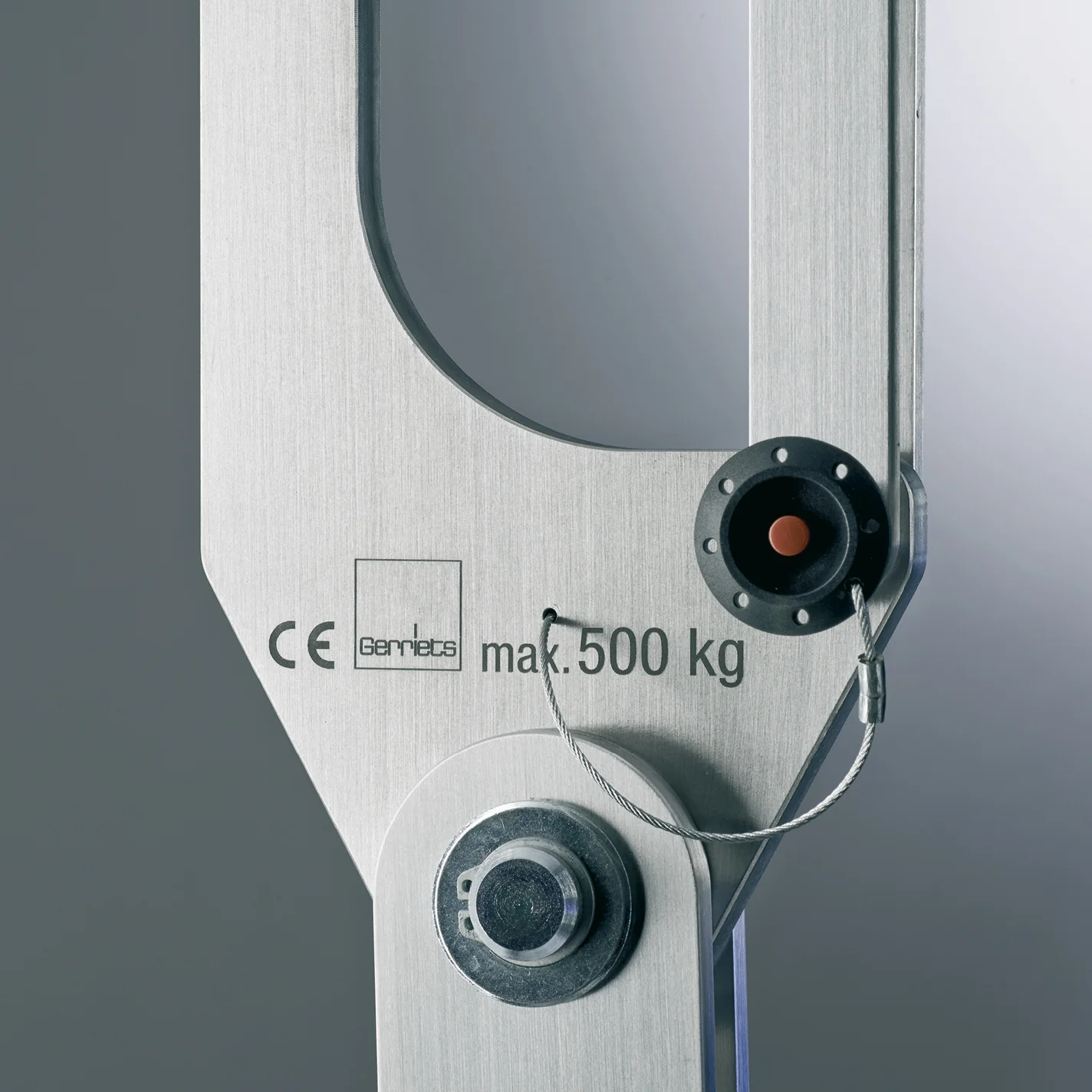

Montaggio senza utensili con sistema di bloccaggio a perno imperdibile
-
Adatto per:
-
Tiri manuali contrappesati
-
Tiri motorizzati sincroni o asincroni
-
Combinazioni miste (motore, tiro punto, tiro manuale)
-
-
Inclusa grillo ad alta resistenza DIN 13889
-

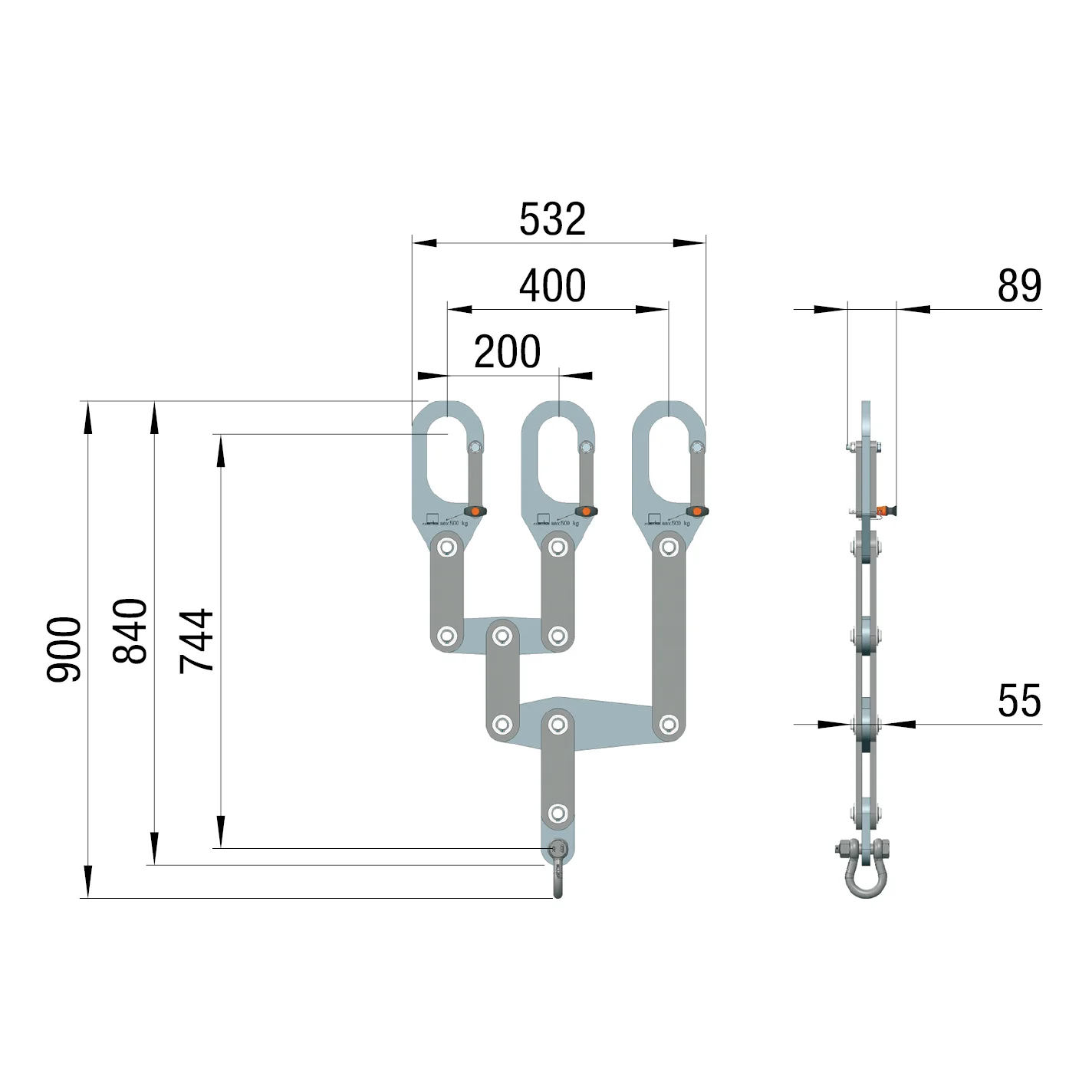

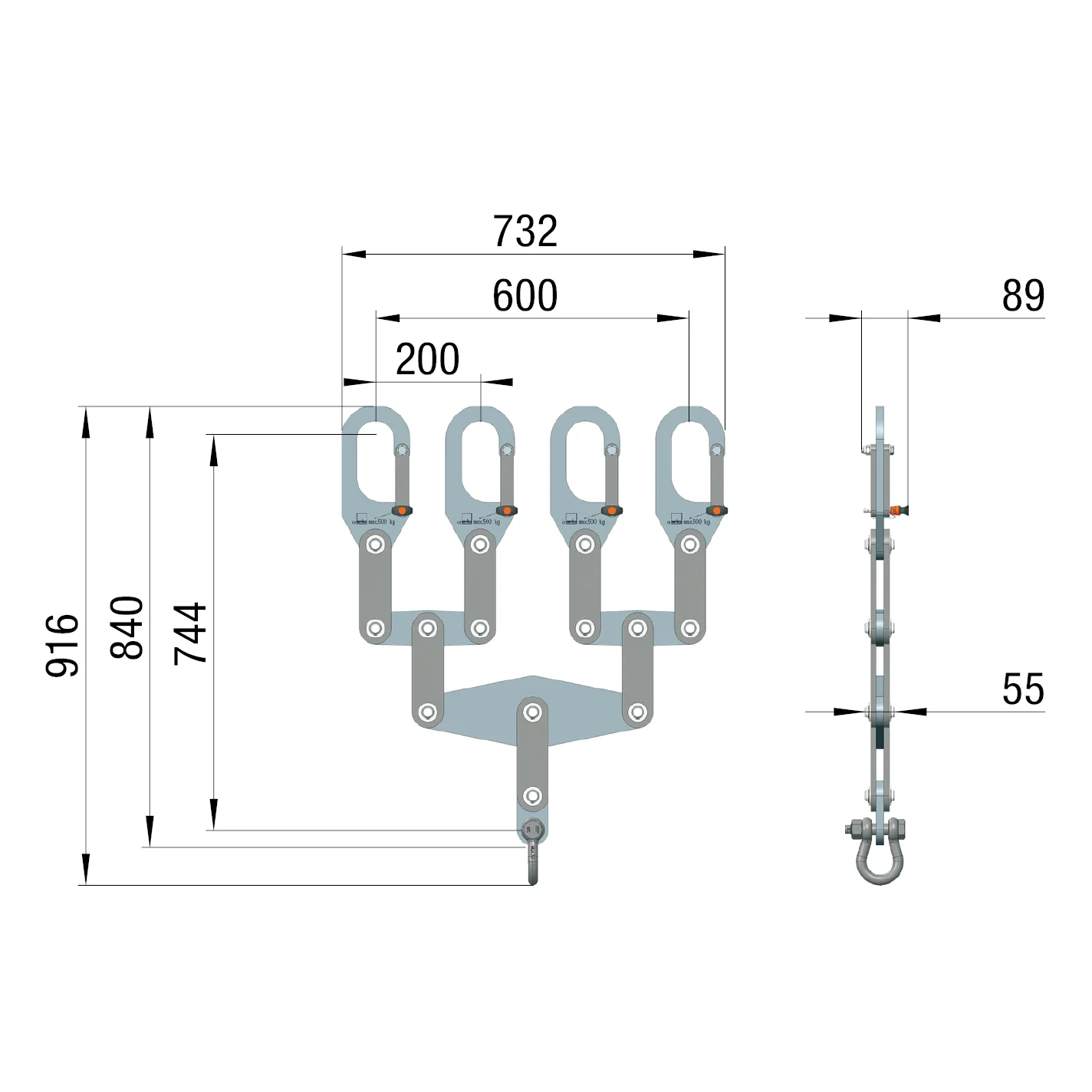

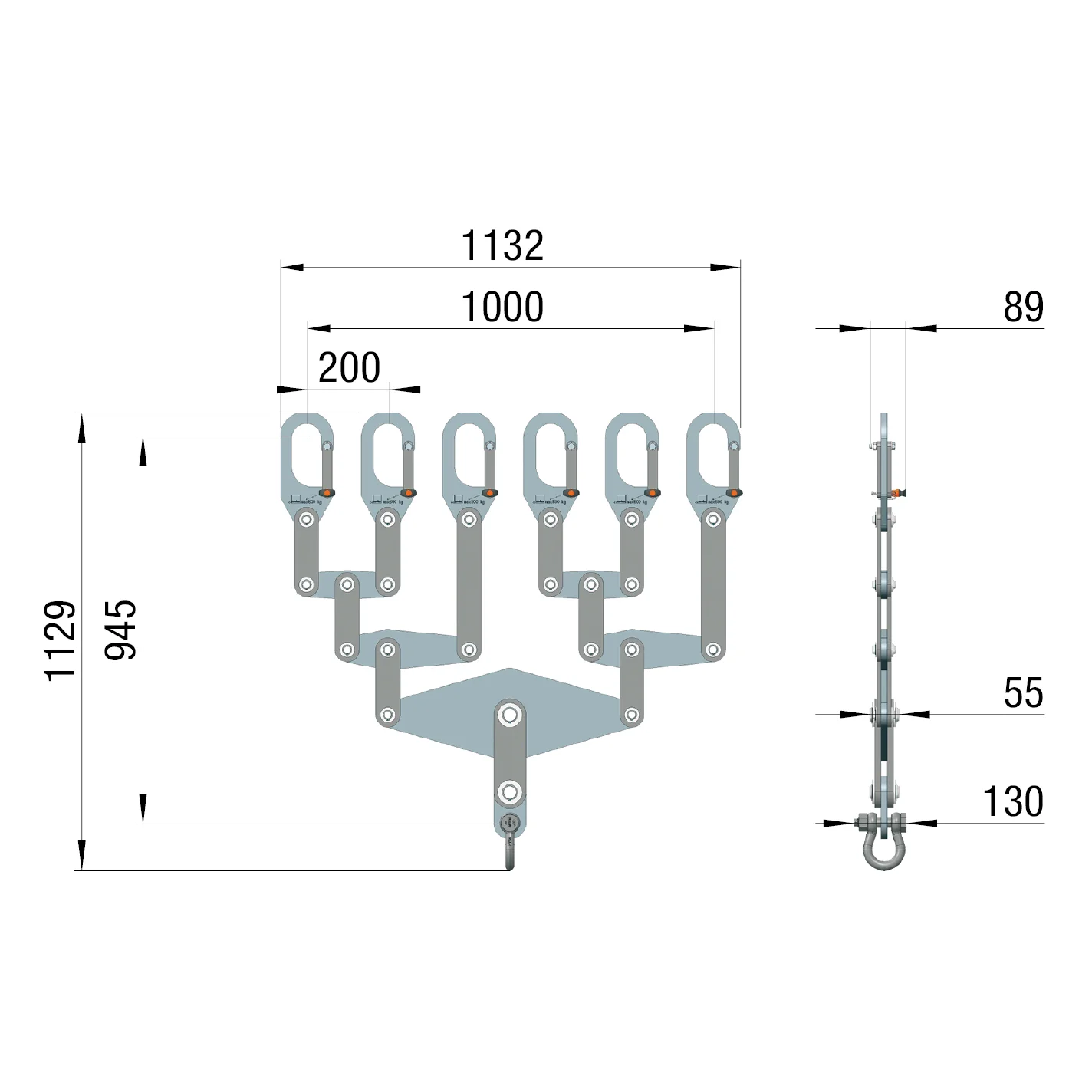

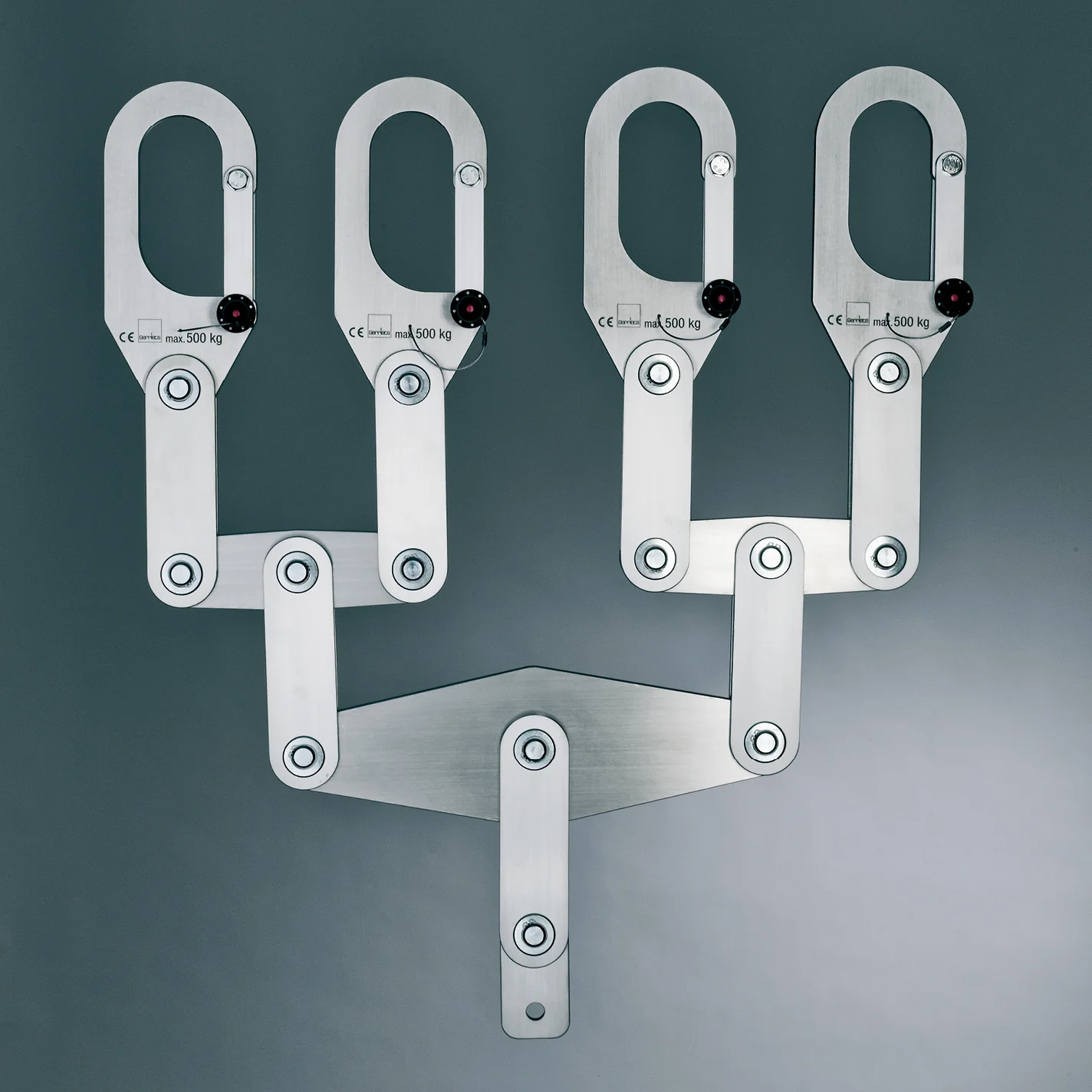

Modularità completa: 2-Way, 3-Way, fino a 12-Way Clew
-
Distanze tra ganci variabili: 200 / 250 / 300 / 350 / 400 mm
-
Portata per singolo gancio: 500 kg (in posizione chiusa e bloccata)
Campi di impiego
-

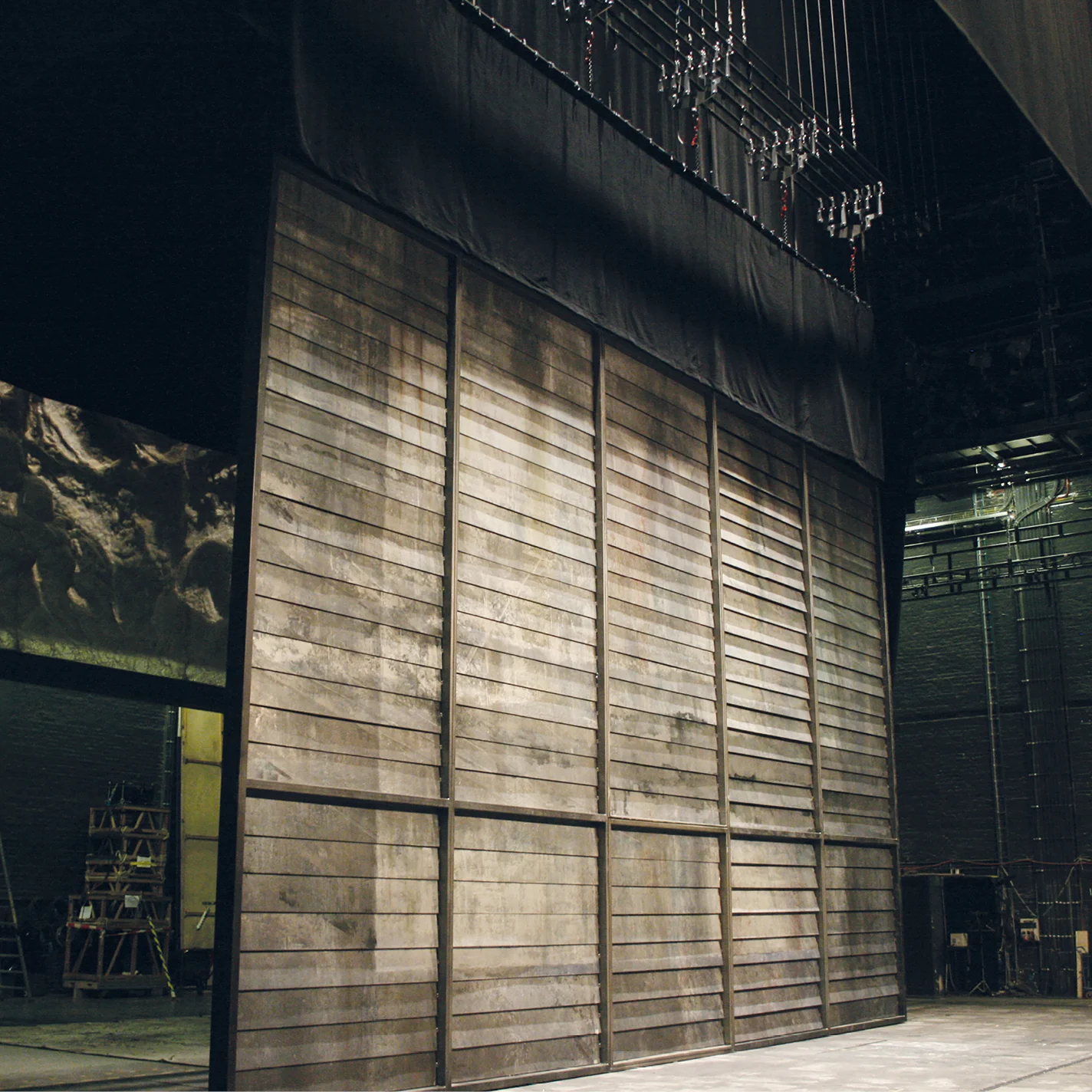

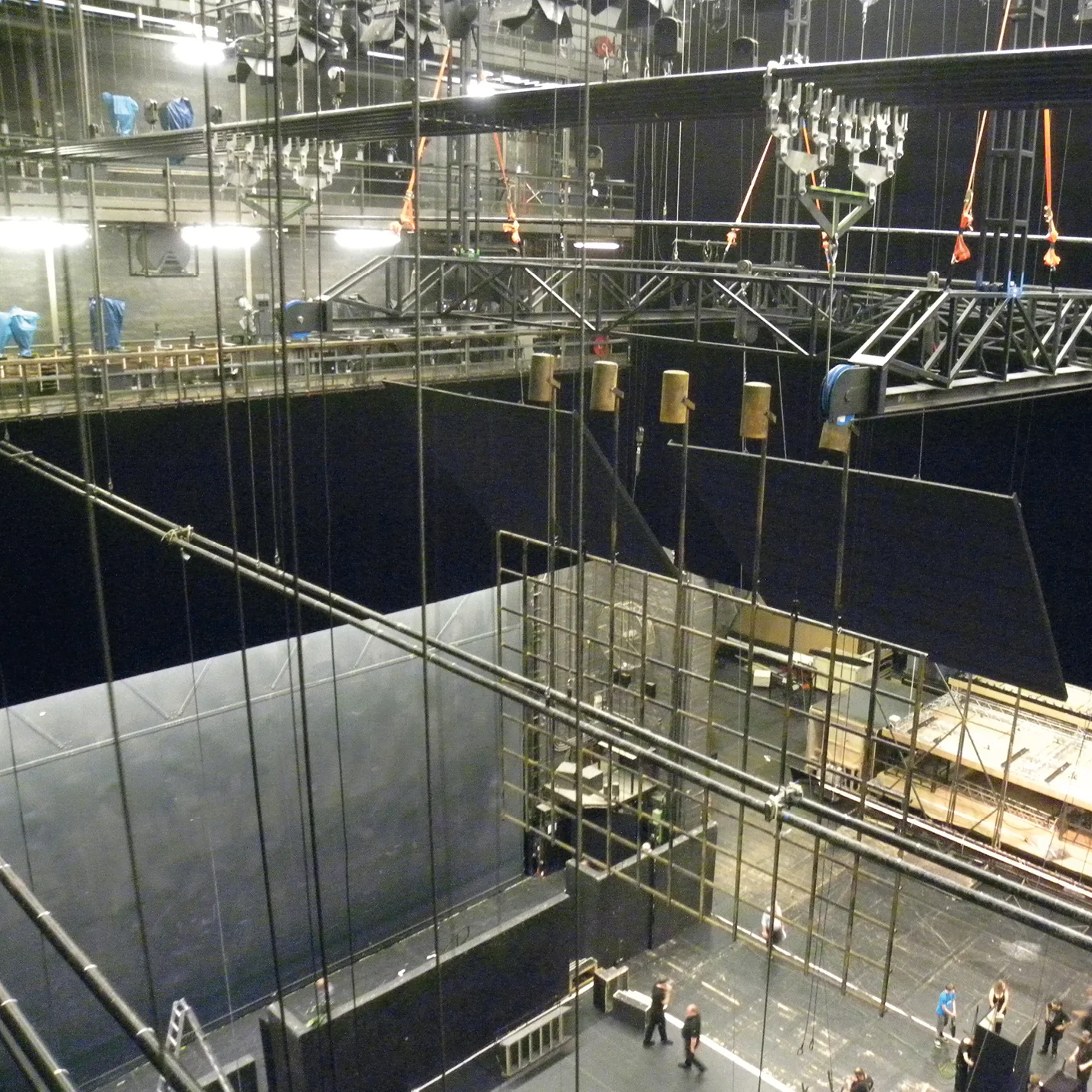

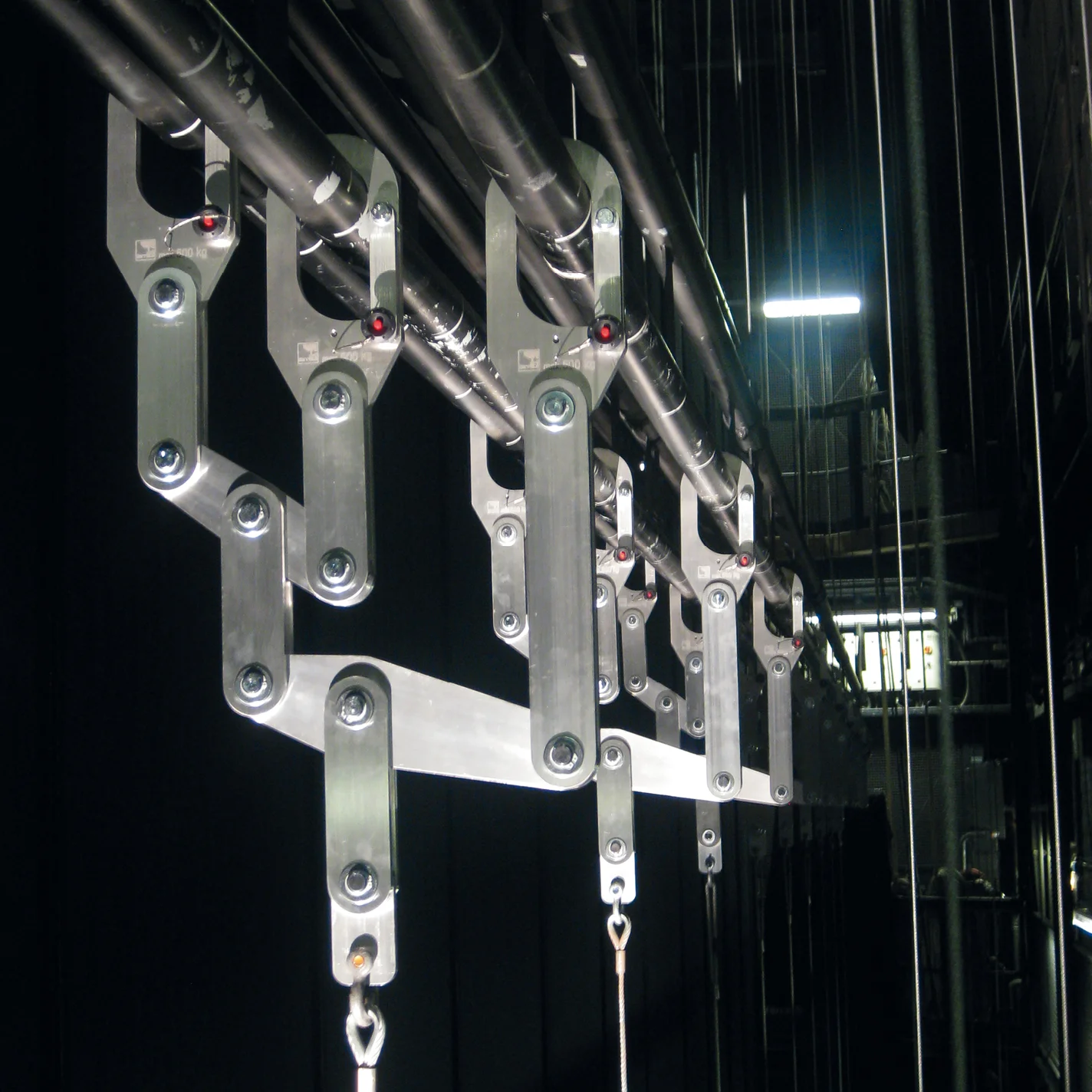

Scenografia teatrale professionale
-
Opera e concerti
-
Palchi multipiano o scenografie sospese
-
Situazioni con limitato numero di tiri motorizzati
-
Ristrutturazione di impianti esistenti senza installazione di nuovi tiri
Certificazioni e sicurezza
-
Progettato da tecnici della Bayerische Staatsoper
-
Sistema brevettato (patent pending)
-

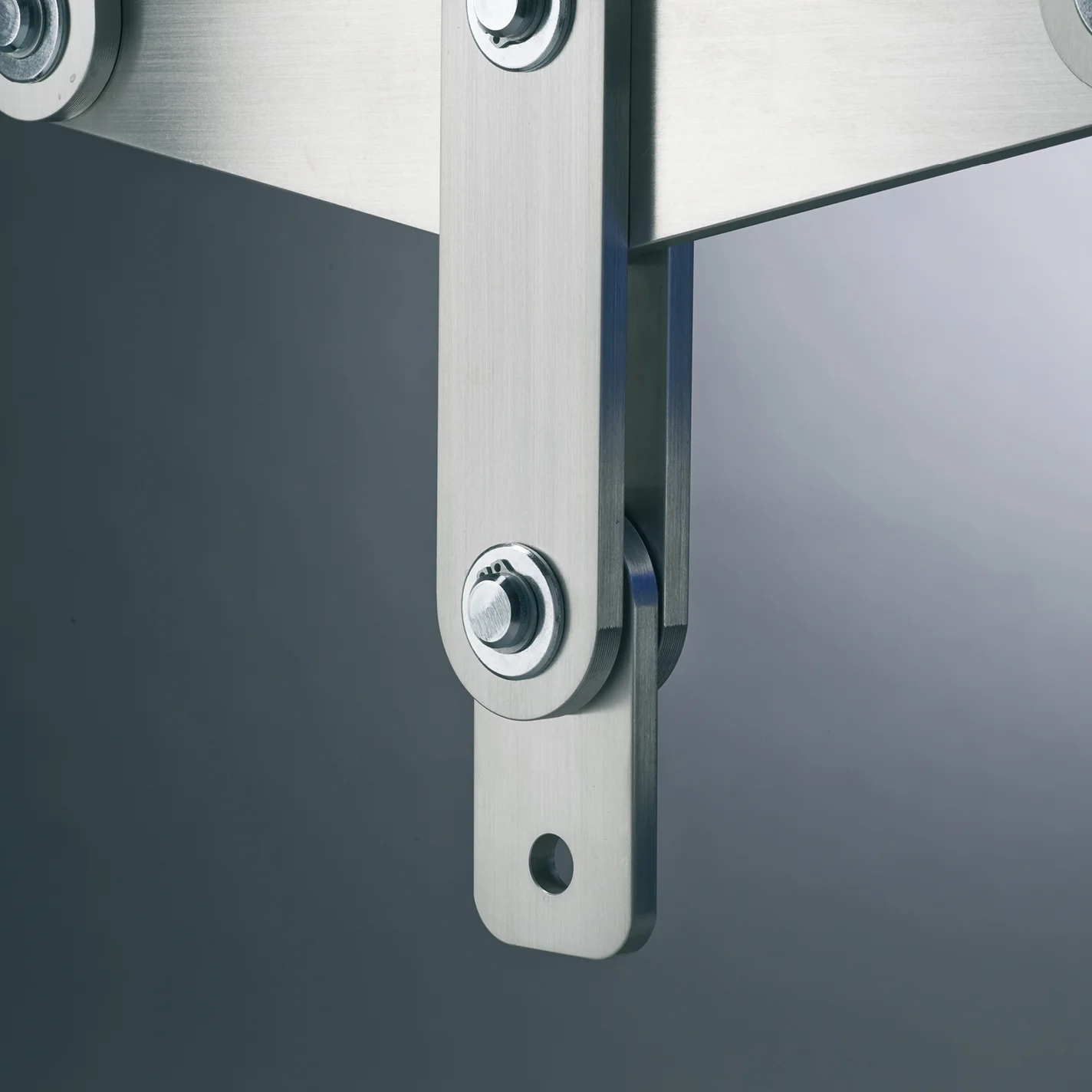

Sicurezza meccanica elevata con rastrelliatura positiva e bloccaggio meccanico
-
Calcoli statici su richiesta
Opzioni configurabili
-
Versioni per 2–12 americane
-
Distanze ganci selezionabili in fase d’ordine
-
Fornito con grillo di ancoraggio conforme DIN
-
Montaggio rapido, senza necessità di attrezzature speciali
-
Personalizzazione su richiesta per esigenze sceniche specifiche
Dati tecnici Batten clew
| Modello | Way | SWL per gancio | Portata totale | Dimensioni (mm) |
|---|---|---|---|---|
| 2‑way | 2 | 500 kg | 1 000 kg | – |

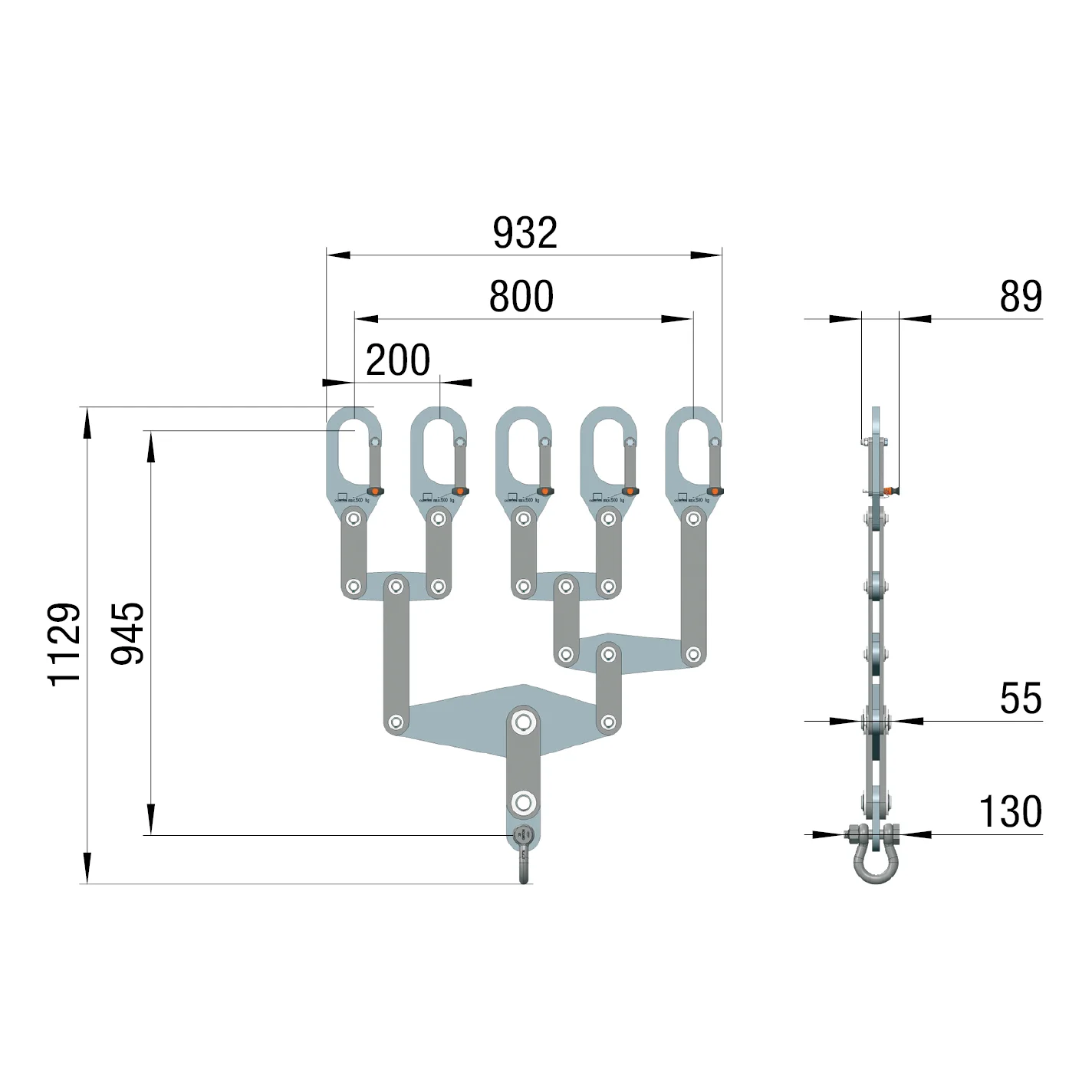

| 5‑way | 5 | 500 kg | 2 500 kg | – |

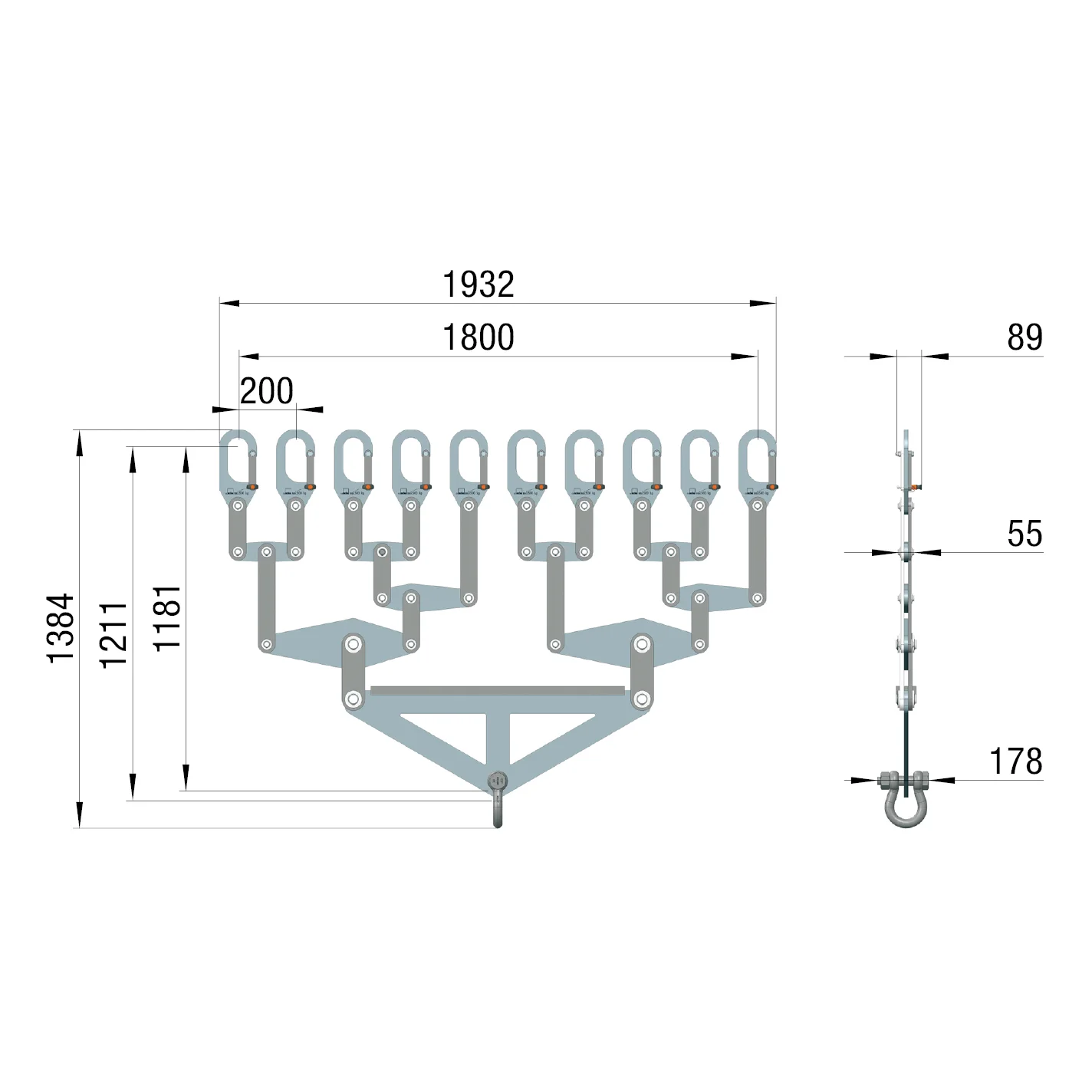

| 10‑way | 10 | 500 kg | 5 000 kg | – |

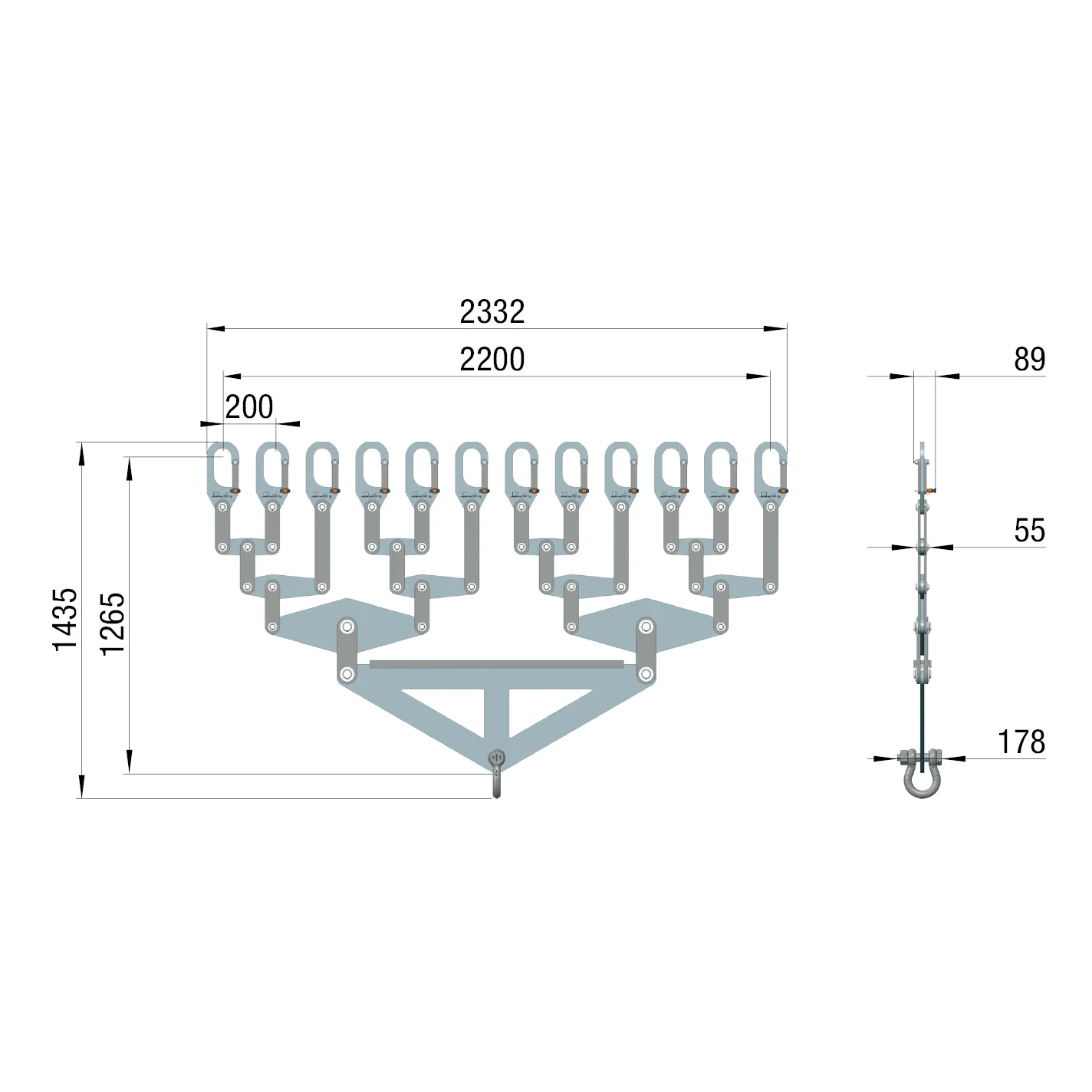

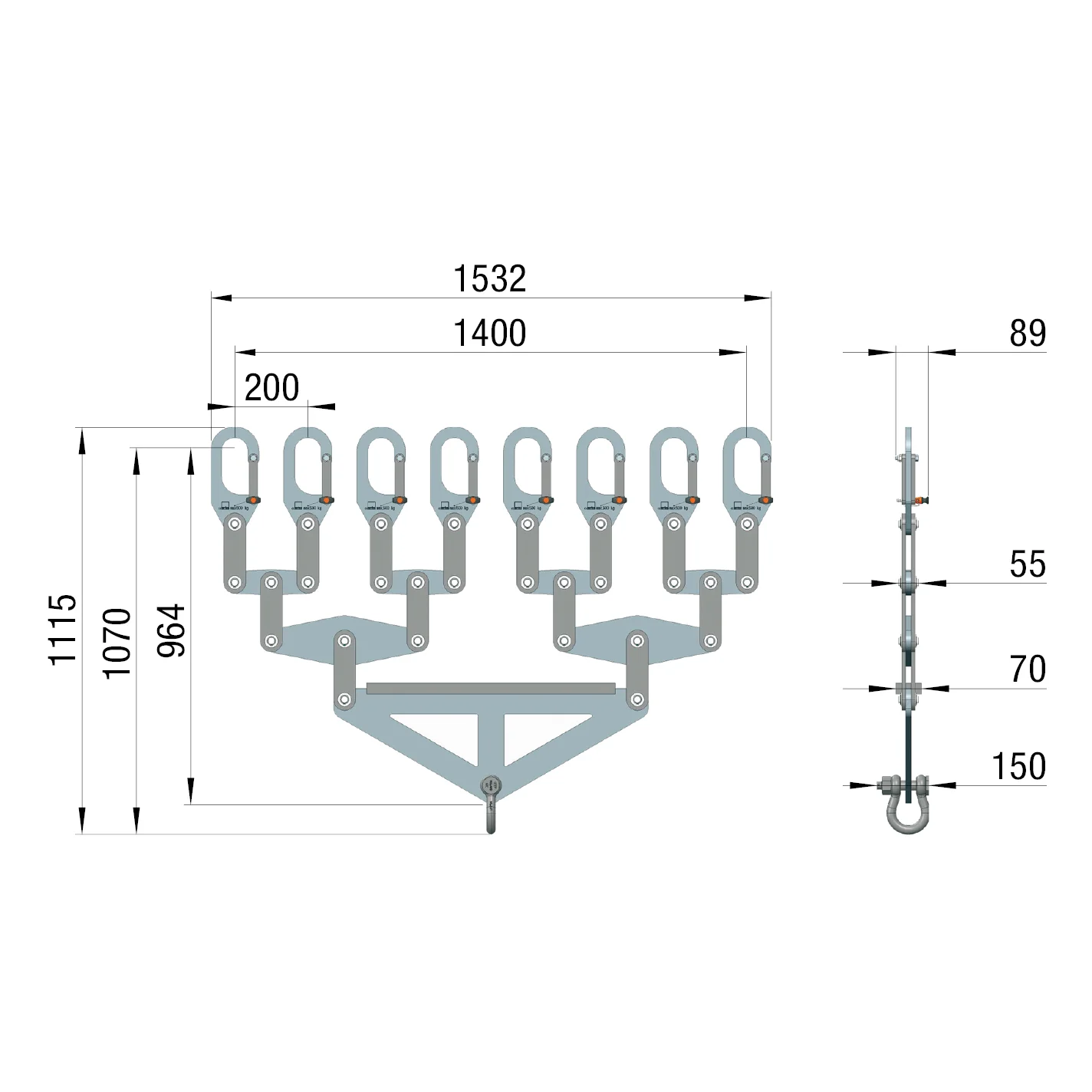

| 12‑way | 12 | 500 kg | 6 000 kg | fino a 400 mm interasse |
I ganci standard sono per pipe Ø 48,3–70 mm; il passo tra ganci è configurabile tra 200–400 mm
Perché scegliere il batten clew
-
Modularità: configurabile fino a 12‑way
-
Alta capacità: fino a 6 000 kg totali
-
Compatibilità: integrabile in sistemi esistenti
-
Sicurezza: distribuzione uniforme dei carichi
-
Affidabilità: sviluppato da professionisti per scenari professionali
