TF Rail – Staffa a soffitto ad aggancio rapido

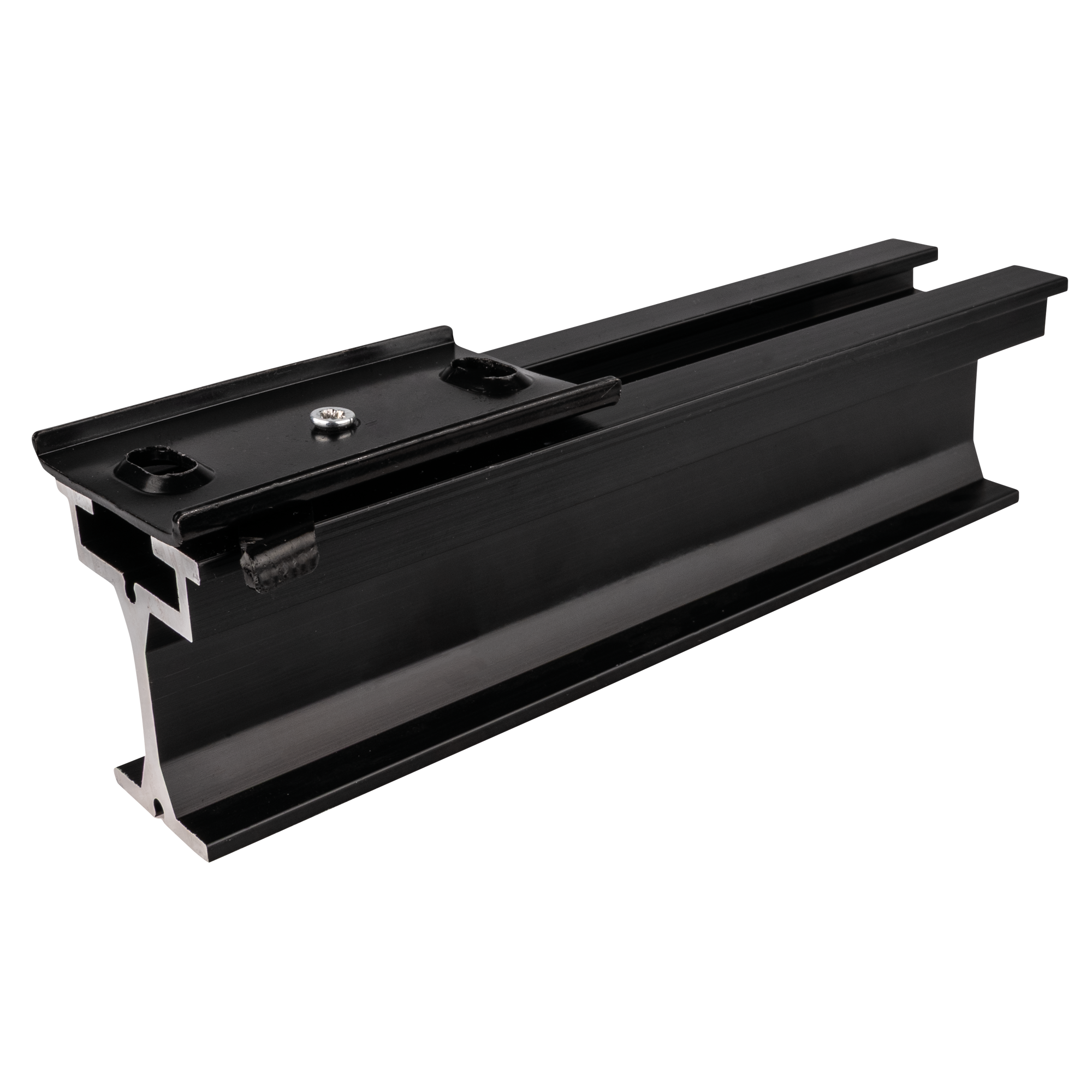

Staffa a soffitto ad aggancio rapido

Che cos’è la staffa a soffitto ad aggancio rapido

La staffa a soffitto ad aggancio rapido sospende il profilato alla struttura di copertura senza organi di collegamento intermedi.

Funzionamento

Il profilato si innesta a scatto nella sede della staffa: il fissaggio non richiede viti passanti sul binario e contrae sensibilmente i tempi di posa. La campata, ossia l’interasse fra due staffe consecutive, si determina in funzione del carico.

Applicazioni

Installazioni permanenti presso teatri, sale prova, studi televisivi e spazi espositivi, dove il tracciato resta montato in via stabile.

Dati tecnici

• Montaggio: Soffitto
• Tipo: Aggancio rapido

Componenti del sistema

Si impiega con i dadi scorrevoli M8 o M10 alloggiati nella cava di servizio. In corrispondenza dei giunti di raccordo è opportuno prevedere una staffa dedicata.

La componentistica completa è raccolta nella sezione dedicata ai binari per sipari e fondali; la confezione del telo, con anelli, sacca e rifiniture, viene eseguita su misura a partire dai nostri tessuti ignifughi per scenografia.

Vantaggi della staffa a soffitto ad aggancio rapido

• Innesto rapido del profilato, senza viti passanti
• Tempi di posa contenuti
• Campata modulabile secondo il carico
• Fissaggio stabile per installazioni permanenti
• Compatibile con l’intera gamma TF Rail

Portata del sistema

La verifica di portata non può limitarsi al singolo componente: il limite di carico dell’impianto è determinato dall’elemento più debole della catena, dal profilato ai carrelli, dai fissaggi agli organi di manovra. La campata, ossia l’interasse fra due punti di fissaggio consecutivi, va ridotta al crescere del peso del telo confezionato, comprensivo di ricchezza e rifiniture.

Posa e manutenzione

Il tracciato va posato in bolla: una pendenza anche minima induce i carrelli a traslare per gravità verso il punto più basso. Prima della messa in esercizio si verificano il serraggio degli ancoraggi e la presenza dei fine corsa alle estremità. La manutenzione ordinaria consiste nella pulizia periodica della cava, poiché il deposito di polvere è la causa più frequente di irregolarità nello scorrimento.

Preventivo e dimensionamento

Il dimensionamento discende dalla luce da coprire, dal peso del telo e dal tipo di azionamento previsto, per trascinamento manuale oppure a fune. Il nostro ufficio tecnico verifica portata, campata e componentistica necessaria ed elabora il preventivo completo, comprensivo di profilato, carrelli e organi di manovra.

Articolo disponibile su richiesta di preventivo. Informazioni tecniche: 081 7594411.
