TF Rail – Giunto di raccordo per profilato, nero

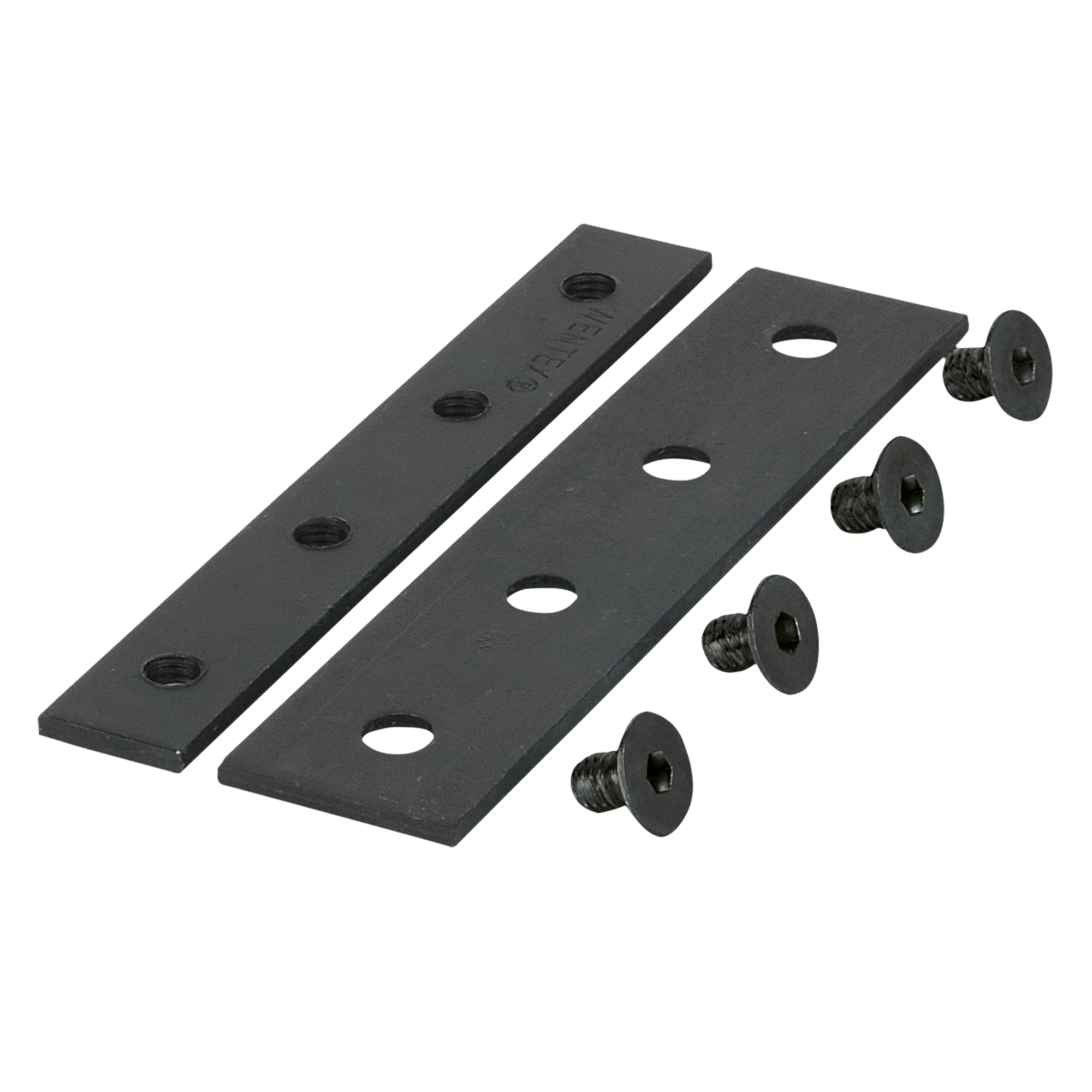

Giunto di raccordo per profilato, nero

Che cos’è il giunto di raccordo per binario

Il giunto di raccordo unisce due barre di profilato in un tracciato continuo, allineando le rispettive cave di scorrimento.

Funzionamento

Il giunto lavora all’interno del profilato e non presenta parti sporgenti verso la cava: i carrelli transitano sulla giunzione senza scatti né vibrazioni. Dall’accuratezza dell’allineamento dipende in misura diretta la qualità dello scorrimento.

Applicazioni

Necessario ogni volta che lo sviluppo del tracciato supera la lunghezza della singola barra, nonché in tutte le composizioni miste fra barre da 200 e 500 cm.

Dati tecnici

• Funzione: Raccordo tra profilati
• Colore: Nero

Componenti del sistema

Si impiega su tutti i tracciati TF Rail, comprese le tratte che integrano curve a 90°. In corrispondenza del giunto è buona regola prevedere un punto di fissaggio, così da irrigidire la giunzione.

La componentistica completa è raccolta nella sezione dedicata ai binari per sipari e fondali; la confezione del telo, con anelli, sacca e rifiniture, viene eseguita su misura a partire dai nostri tessuti ignifughi per scenografia.

Vantaggi del giunto di raccordo per binario

• Continuità della cava di scorrimento
• Nessuna sporgenza in corrispondenza del raccordo
• Transito dei carrelli privo di scatti
• Alloggiamento interno al profilato
• Finitura nera coordinata al binario

Portata del sistema

La verifica di portata non può limitarsi al singolo componente: il limite di carico dell’impianto è determinato dall’elemento più debole della catena, dal profilato ai carrelli, dai fissaggi agli organi di manovra. La campata, ossia l’interasse fra due punti di fissaggio consecutivi, va ridotta al crescere del peso del telo confezionato, comprensivo di ricchezza e rifiniture.

Posa e manutenzione

Il tracciato va posato in bolla: una pendenza anche minima induce i carrelli a traslare per gravità verso il punto più basso. Prima della messa in esercizio si verificano il serraggio degli ancoraggi e la presenza dei fine corsa alle estremità. La manutenzione ordinaria consiste nella pulizia periodica della cava, poiché il deposito di polvere è la causa più frequente di irregolarità nello scorrimento.

Ogni giunto di raccordo per binario fornito da Tecnofra è parte della linea corrente TF Rail: i ricambi restano disponibili nel tempo e la componentistica mantiene piena compatibilità con gli impianti già installati.

Preventivo e dimensionamento

Il dimensionamento discende dalla luce da coprire, dal peso del telo e dal tipo di azionamento previsto, per trascinamento manuale oppure a fune. Il nostro ufficio tecnico verifica portata, campata e componentistica necessaria ed elabora il preventivo completo, comprensivo di profilato, carrelli e organi di manovra.

Articolo disponibile su richiesta di preventivo. Informazioni tecniche: 081 7594411.
