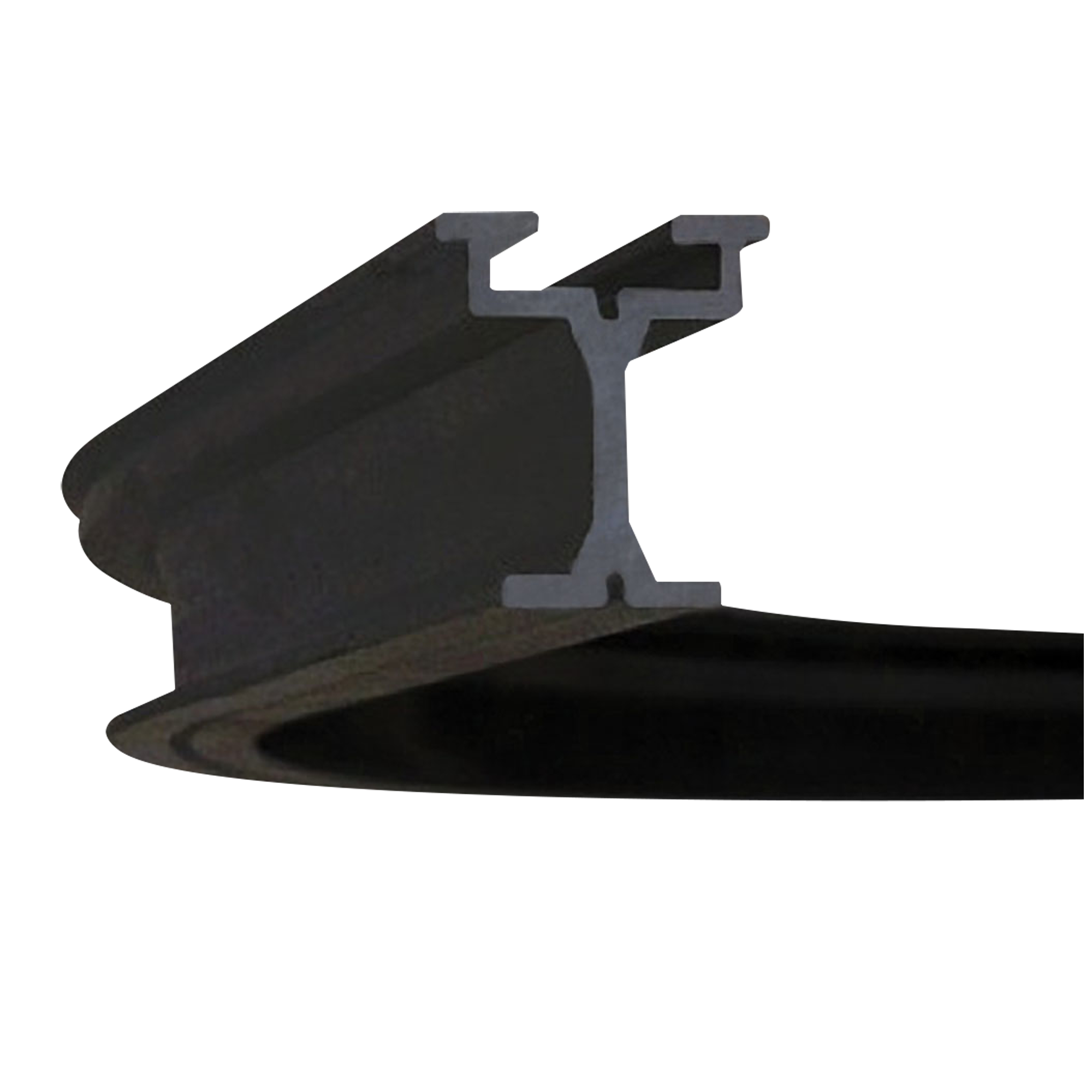

TF Rail C50 – Curva 90°, raggio 500 mm con fine corsa 200 mm

TF Rail C50 – Curva 90°, raggio 500 mm con fine corsa 200 mm

Che cos’è la curva 90 gradi raggio 500 mm

La curva a 90° con raggio 500 mm consente il cambio di direzione del tracciato in spazi ridotti e integra un fine corsa da 200 mm, che delimita la traslazione dei carrelli in prossimità dell’arco.

Funzionamento

Il raggio contenuto chiude la svolta entro mezzo metro, a fronte di un imbocco più marcato: per questa ragione è indicata per teli di grammatura moderata, dove lo sforzo di trazione in curva resta limitato. Sezione 40 × 35 mm, verniciatura a polvere nera, peso 1,1 kg.

Applicazioni

Nicchie, quinte laterali, angoli di sala e allestimenti soggetti a vincoli dimensionali stringenti, dove il raggio da 1000 mm non risulta praticabile.

Dati tecnici

• Angolo: 90°
• Raggio: 500 mm
• Fine corsa: 200 mm
• Sezione: 40 x 35 mm
• Peso: 1,1 kg

Componenti del sistema

Si raccorda ai profilati rettilinei con i giunti di raccordo. Per tessuti pesanti si consiglia in alternativa la curva a raggio 1000 mm, che riduce l’attrito di imbocco.

La componentistica completa è raccolta nella sezione dedicata ai binari per sipari e fondali; la confezione del telo, con anelli, sacca e rifiniture, viene eseguita su misura a partire dai nostri tessuti ignifughi per scenografia.

Vantaggi della curva 90 gradi raggio 500 mm

• Cambio di direzione entro 500 mm di raggio
• Fine corsa integrato da 200 mm
• Peso contenuto: 1,1 kg
• Verniciatura a polvere nera
• Sezione compatibile con i profilati TF Rail

Portata del sistema

La verifica di portata non può limitarsi al singolo componente: il limite di carico dell’impianto è determinato dall’elemento più debole della catena, dal profilato ai carrelli, dai fissaggi agli organi di manovra. La campata, ossia l’interasse fra due punti di fissaggio consecutivi, va ridotta al crescere del peso del telo confezionato, comprensivo di ricchezza e rifiniture.

Posa e manutenzione

Il tracciato va posato in bolla: una pendenza anche minima induce i carrelli a traslare per gravità verso il punto più basso. Prima della messa in esercizio si verificano il serraggio degli ancoraggi e la presenza dei fine corsa alle estremità. La manutenzione ordinaria consiste nella pulizia periodica della cava, poiché il deposito di polvere è la causa più frequente di irregolarità nello scorrimento.

Ogni curva 90 gradi raggio 500 mm fornito da Tecnofra è parte della linea corrente TF Rail: i ricambi restano disponibili nel tempo e la componentistica mantiene piena compatibilità con gli impianti già installati.

Preventivo e dimensionamento

Il dimensionamento discende dalla luce da coprire, dal peso del telo e dal tipo di azionamento previsto, per trascinamento manuale oppure a fune. Il nostro ufficio tecnico verifica portata, campata e componentistica necessaria ed elabora il preventivo completo, comprensivo di profilato, carrelli e organi di manovra.

Articolo disponibile su richiesta di preventivo. Informazioni tecniche: 081 7594411.
