TF Rail – Braccio di sormonto centrale per sipario

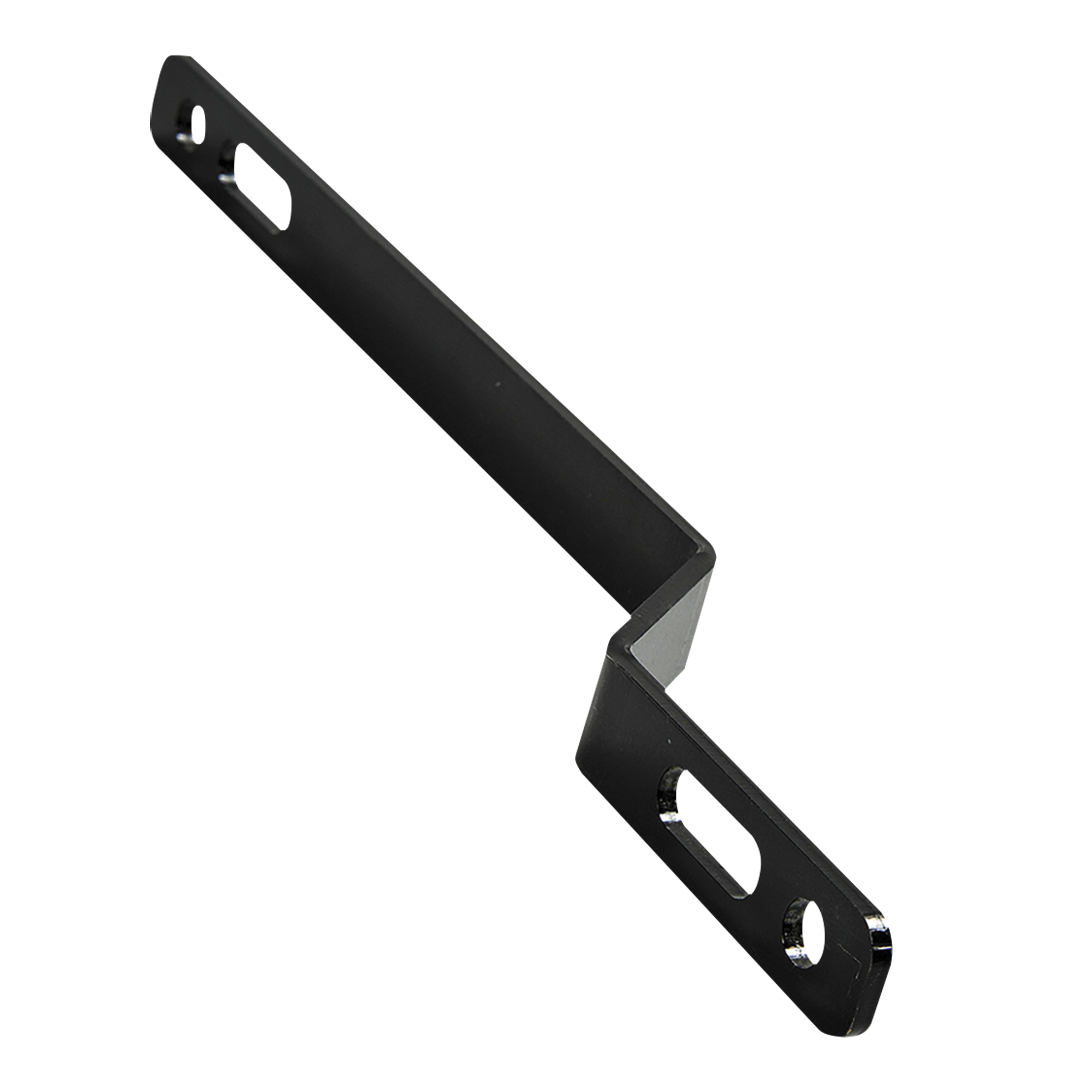

Braccio di sormonto centrale per sipario

Che cos’è il braccio di sormonto per sipario

Il braccio di sormonto guida i due lembi del sipario a sovrapporsi in mezzeria, eliminando la fessura sulla linea di chiusura.

Funzionamento

Nelle aperture alla greca i due teli si incontrano al centro del boccascena: in assenza di sormonto la linea di giunzione lascia filtrare la luce di scena e la separazione risulta percepibile in sala. Il braccio impone ai carrelli di testa traiettorie sfalsate, portando un lembo a sormontare l’altro di circa mezzo metro.

Applicazioni

Previsto in tutte le configurazioni ad apertura centrale, in particolare nei sipari di boccascena e nei fondali che devono garantire oscuramento completo.

Dati tecnici

• Funzione: Sormonto centrale dei lembi
• Colore: Nero

Componenti del sistema

Si abbina al carrello di testa di ciascun lembo e al circuito di azionamento composto da fune di manovra, puleggia di testa e puleggia di ritorno.

La componentistica completa è raccolta nella sezione dedicata ai binari per sipari e fondali; la confezione del telo, con anelli, sacca e rifiniture, viene eseguita su misura a partire dai nostri tessuti ignifughi per scenografia.

Vantaggi del braccio di sormonto per sipario

• Elimina la fessura di luce in mezzeria
• Sormonto controllato dei due lembi
• Indispensabile nelle aperture alla greca
• Compatibile con carrello di testa e carrelli standard
• Montaggio sul profilato esistente

Portata del sistema

La verifica di portata non può limitarsi al singolo componente: il limite di carico dell’impianto è determinato dall’elemento più debole della catena, dal profilato ai carrelli, dai fissaggi agli organi di manovra. La campata, ossia l’interasse fra due punti di fissaggio consecutivi, va ridotta al crescere del peso del telo confezionato, comprensivo di ricchezza e rifiniture.

Posa e manutenzione

Il tracciato va posato in bolla: una pendenza anche minima induce i carrelli a traslare per gravità verso il punto più basso. Prima della messa in esercizio si verificano il serraggio degli ancoraggi e la presenza dei fine corsa alle estremità. La manutenzione ordinaria consiste nella pulizia periodica della cava, poiché il deposito di polvere è la causa più frequente di irregolarità nello scorrimento.

Ogni braccio di sormonto per sipario fornito da Tecnofra è parte della linea corrente TF Rail: i ricambi restano disponibili nel tempo e la componentistica mantiene piena compatibilità con gli impianti già installati.

Preventivo e dimensionamento

Il dimensionamento discende dalla luce da coprire, dal peso del telo e dal tipo di azionamento previsto, per trascinamento manuale oppure a fune. Il nostro ufficio tecnico verifica portata, campata e componentistica necessaria ed elabora il preventivo completo, comprensivo di profilato, carrelli e organi di manovra.

Articolo disponibile su richiesta di preventivo. Informazioni tecniche: 081 7594411.
