TF Rail – Braccio a parete, sbraccio 300 mm

Braccio a parete, sbraccio 300 mm

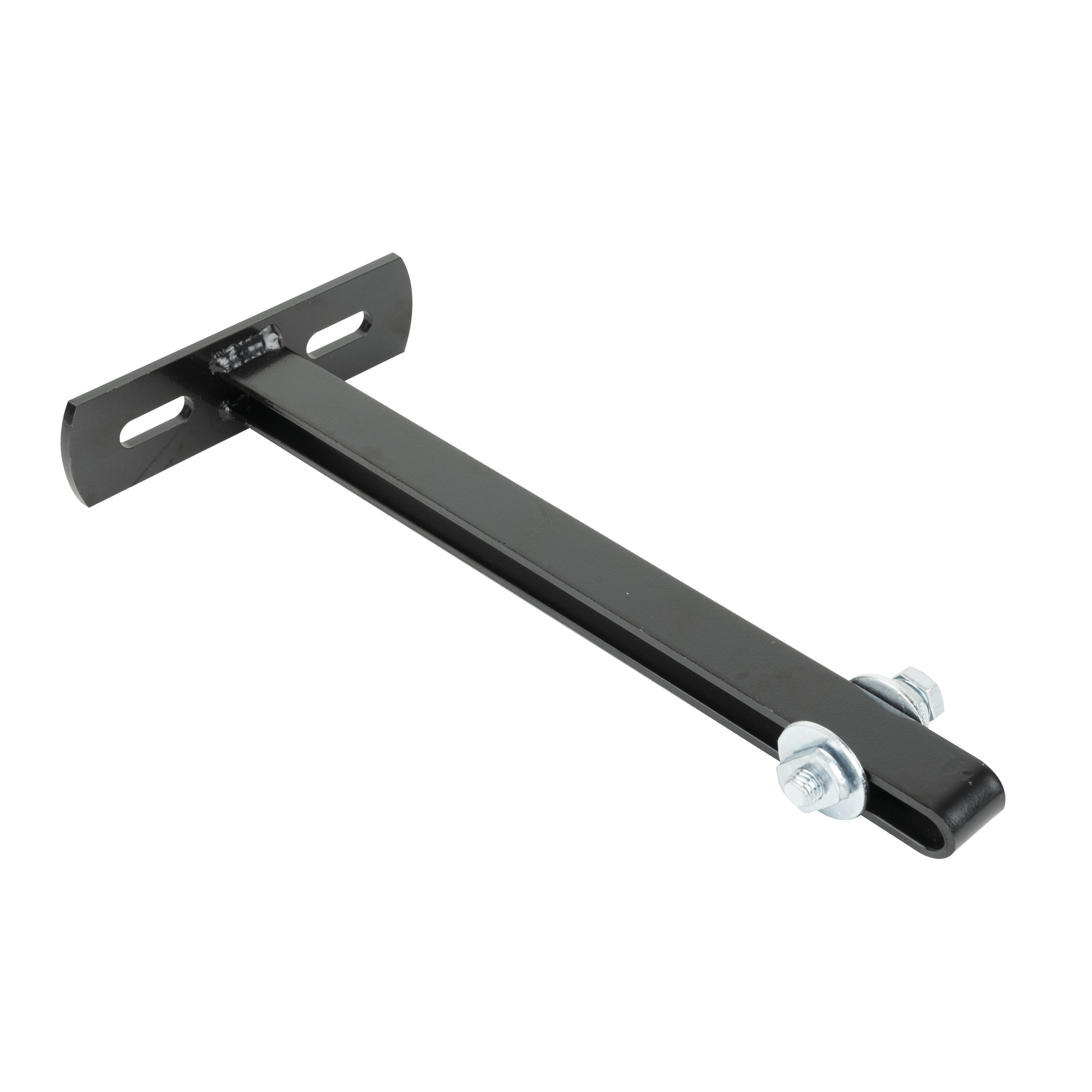

Che cos’è il braccio a parete 300 mm

Il braccio a parete con sbraccio 300 mm sostiene il profilato distanziandolo dalla muratura della misura corrispondente, così da consentire la libera traslazione del telo.

Funzionamento

Lo sbraccio deve risultare superiore all’ingombro del telo confezionato: in caso contrario il tessuto sfrega sulla parete durante la manovra, con usura del tessuto e incremento dell’attrito sui carrelli. Lo sbraccio da 300 mm consente drappeggi ad alta ricchezza e, dove occorra, il montaggio affiancato di due tracciati per sipario e velario.

Applicazioni

Allestimenti a parete di sale, foyer, studi televisivi e spazi espositivi, nei quali non sia praticabile la sospensione a soffitto.

Dati tecnici

• Sbraccio: 300 mm
• Montaggio: Parete
• Colore: Nero

Componenti del sistema

Si fissa alla muratura con ancoranti dimensionati sul carico e al profilato mediante dado scorrevole alloggiato nella cava di servizio. Lungo il medesimo tracciato possono essere alternati sbracci di misura diversa, in funzione degli ostacoli presenti.

La componentistica completa è raccolta nella sezione dedicata ai binari per sipari e fondali; la confezione del telo, con anelli, sacca e rifiniture, viene eseguita su misura a partire dai nostri tessuti ignifughi per scenografia.

Vantaggi del braccio a parete 300 mm

• Sbraccio da 300 mm
• Mantiene il telo libero dalla parete
• Fissaggio con dado scorrevole in cava
• Campata modulabile secondo il carico
• Finitura nera

Portata del sistema

La verifica di portata non può limitarsi al singolo componente: il limite di carico dell’impianto è determinato dall’elemento più debole della catena, dal profilato ai carrelli, dai fissaggi agli organi di manovra. La campata, ossia l’interasse fra due punti di fissaggio consecutivi, va ridotta al crescere del peso del telo confezionato, comprensivo di ricchezza e rifiniture.

Posa e manutenzione

Il tracciato va posato in bolla: una pendenza anche minima induce i carrelli a traslare per gravità verso il punto più basso. Prima della messa in esercizio si verificano il serraggio degli ancoraggi e la presenza dei fine corsa alle estremità. La manutenzione ordinaria consiste nella pulizia periodica della cava, poiché il deposito di polvere è la causa più frequente di irregolarità nello scorrimento.

Ogni braccio a parete 300 mm fornito da Tecnofra è parte della linea corrente TF Rail: i ricambi restano disponibili nel tempo e la componentistica mantiene piena compatibilità con gli impianti già installati.

Preventivo e dimensionamento

Il dimensionamento discende dalla luce da coprire, dal peso del telo e dal tipo di azionamento previsto, per trascinamento manuale oppure a fune. Il nostro ufficio tecnico verifica portata, campata e componentistica necessaria ed elabora il preventivo completo, comprensivo di profilato, carrelli e organi di manovra.

Articolo disponibile su richiesta di preventivo. Informazioni tecniche: 081 7594411.
