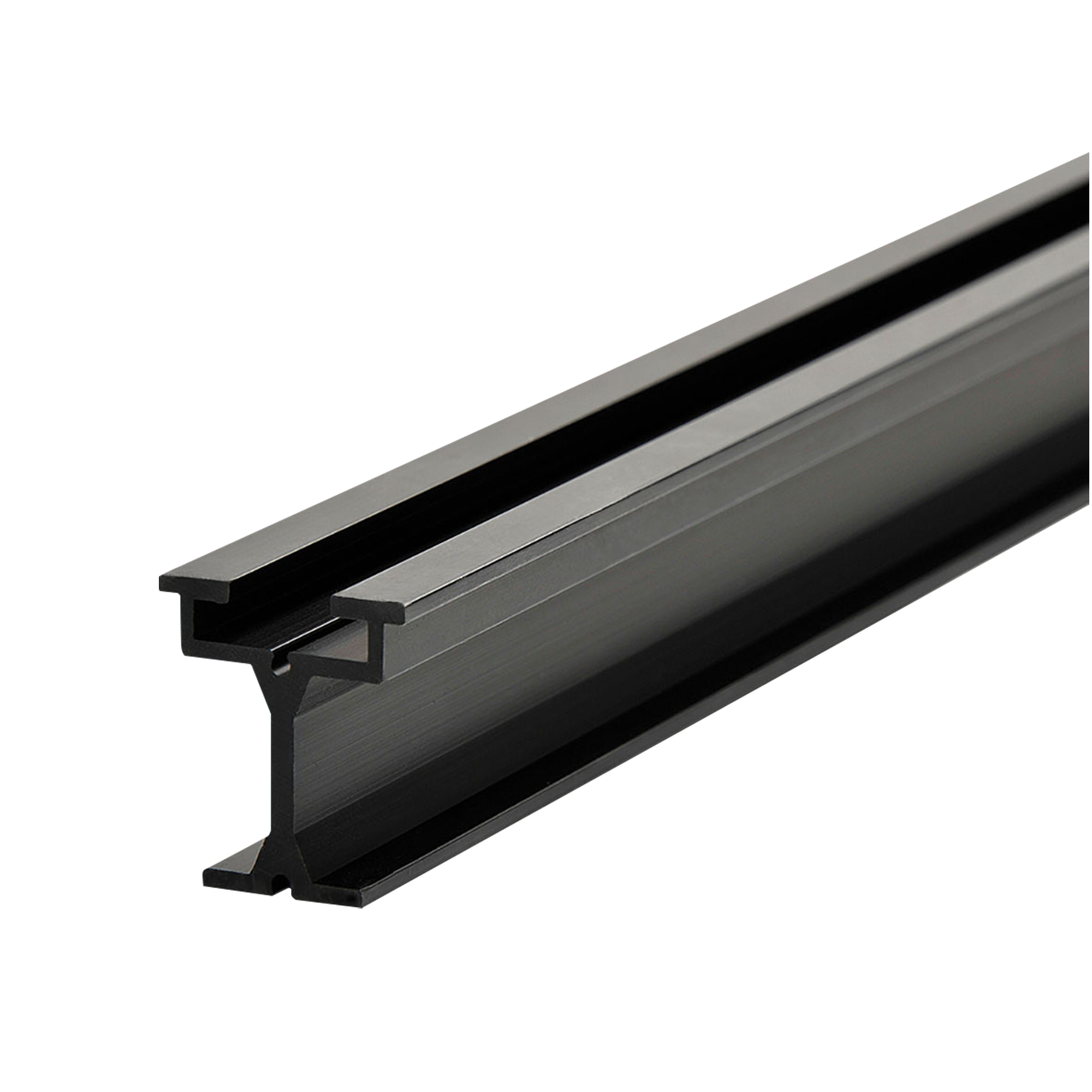

TF Rail 300 – Binario in alluminio anodizzato, 3 m

Binario in alluminio anodizzato, 5 m

Che cos’è il binario per sipari 3 metri

Il binario per sipari da 3 metri è il profilato in alluminio estruso destinato agli sviluppi impegnativi: sostiene il carico del telo e alloggia i carrelli nella cava inferiore, riducendo al minimo il numero dei raccordi lungo il tracciato.

Funzionamento

Ogni giunzione costituisce una potenziale discontinuità nello scorrimento: la barra da 300 cm riduce il numero dei giunti e restituisce una manovra più uniforme, con minore usura delle ruote. La sezione di 40 × 35 mm mantiene la rigidità necessaria su campate ampie, con un peso di 3 kg per barra.

Applicazioni

Sipari di boccascena ad ampia luce, ciclorami e fondali di grande formato, in installazioni permanenti presso teatri, studi televisivi e sale polivalenti.

Dati tecnici

• Profilato: Alluminio estruso
• Sezione: 40 x 35 mm
• Lunghezza barra: 300 cm
• Peso: 5 kg (1 kg/m)
• Finitura: Anodizzata nera

Componenti del sistema

Si raccorda alle altre barre, comprese quelle da 200 cm, mediante giunti di raccordo. Il sistema si completa con carrelli, carrello di testa, fine corsa e, nei cambi di direzione, con le curve a 90° a raggio 500 o 1000 mm.

La componentistica completa è raccolta nella sezione dedicata ai binari per sipari e fondali; la confezione del telo, con anelli, sacca e rifiniture, viene eseguita su misura a partire dai nostri tessuti ignifughi per scenografia.

Vantaggi del binario per sipari 3 metri

• Minor numero di giunzioni sugli sviluppi lunghi
• Scorrimento più uniforme e minore usura
• Profilato in alluminio estruso, finitura anodizzata
• Peso 3 kg per barra
• Combinabile con le barre da 200 cm

Portata del sistema

La verifica di portata non può limitarsi al singolo componente: il limite di carico dell’impianto è determinato dall’elemento più debole della catena, dal profilato ai carrelli, dai fissaggi agli organi di manovra. La campata, ossia l’interasse fra due punti di fissaggio consecutivi, va ridotta al crescere del peso del telo confezionato, comprensivo di ricchezza e rifiniture.

Posa e manutenzione

Il tracciato va posato in bolla: una pendenza anche minima induce i carrelli a traslare per gravità verso il punto più basso. Prima della messa in esercizio si verificano il serraggio degli ancoraggi e la presenza dei fine corsa alle estremità. La manutenzione ordinaria consiste nella pulizia periodica della cava, poiché il deposito di polvere è la causa più frequente di irregolarità nello scorrimento.

Ogni binario per sipari 3 metri fornito da Tecnofra è parte della linea corrente TF Rail: i ricambi restano disponibili nel tempo e la componentistica mantiene piena compatibilità con gli impianti già installati.

Preventivo e dimensionamento

Il dimensionamento discende dalla luce da coprire, dal peso del telo e dal tipo di azionamento previsto, per trascinamento manuale oppure a fune. Il nostro ufficio tecnico verifica portata, campata e componentistica necessaria ed elabora il preventivo completo, comprensivo di profilato, carrelli e organi di manovra.

Articolo disponibile su richiesta di preventivo. Informazioni tecniche: 081 7594411.
