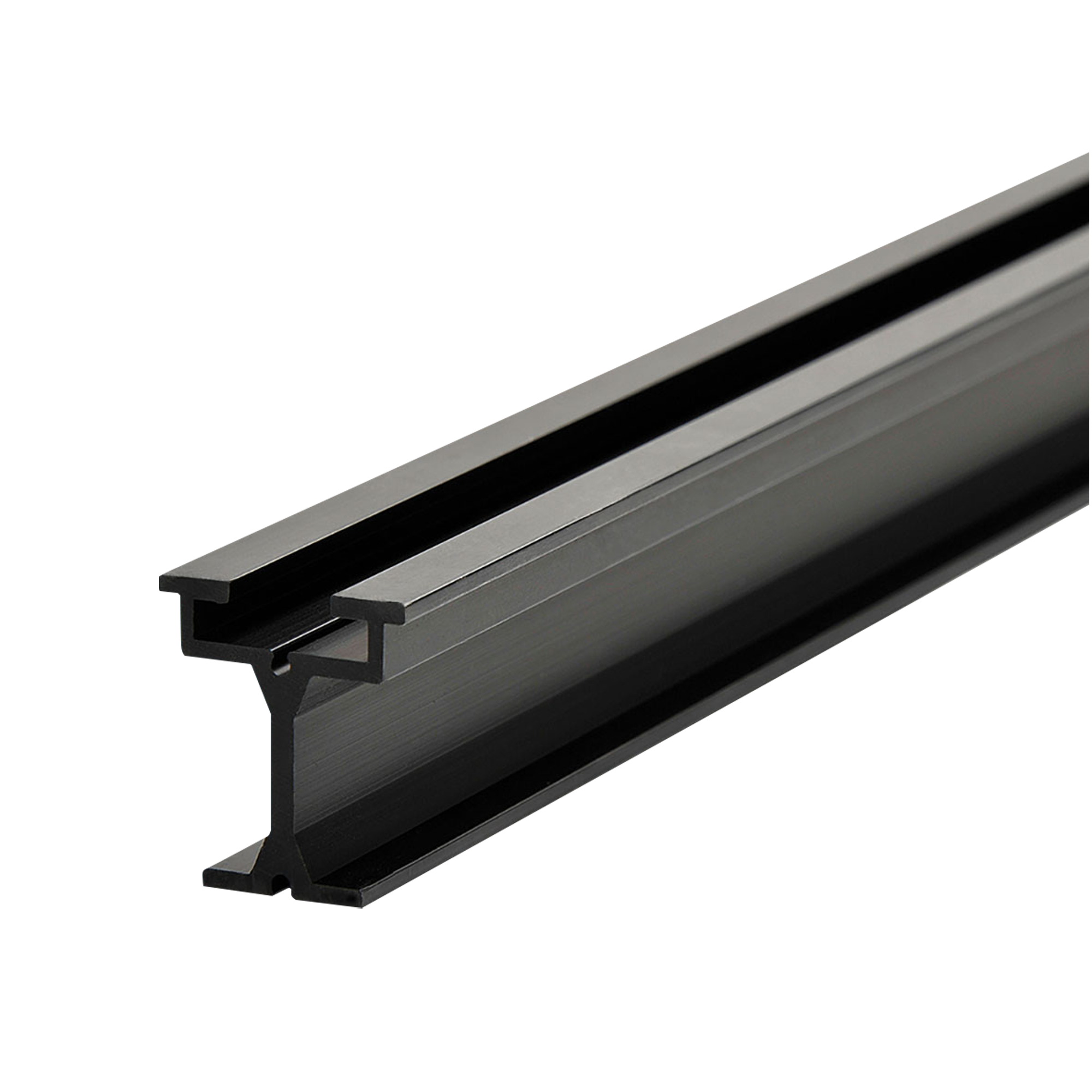

TF Rail 200 – Binario in alluminio anodizzato, 2 m

Binario in alluminio anodizzato, 2 m

Che cos’è il binario per sipari 2 metri

Il binario per sipari da 2 metri è il profilato in alluminio estruso che costituisce l’elemento portante del sistema TF Rail: alloggia i carrelli nella cava inferiore e ne sostiene il carico lungo l’intero sviluppo del tracciato.

Funzionamento

La finitura nera anodizzata protegge il profilato dall’ossidazione e mantiene costante il coefficiente di attrito delle ruote, anche dopo cicli di manovra prolungati. La sezione di 40 × 35 mm assicura una rigidità torsionale elevata a fronte di un peso contenuto, pari a 2 kg per barra.

Applicazioni

Movimentazione di sipari alla greca, ciclorami, fondali e quinte, in tracciati brevi oppure a completamento di sviluppi già composti. La lunghezza ridotta della barra agevola inoltre il trasporto e lo stivaggio negli allestimenti in tournée.

Dati tecnici

• Profilato: Alluminio estruso
• Sezione: 40 x 35 mm
• Lunghezza barra: 200 cm
• Peso: 2 kg (1 kg/m)
• Finitura: Anodizzata nera

Componenti del sistema

Il tracciato si compone raccordando più barre mediante giunti di raccordo; i cambi di direzione si realizzano con le curve a 90°. Sul profilato scorrono i carrelli, preceduti dal carrello di testa nelle configurazioni con azionamento a fune, mentre la corsa è delimitata dai fine corsa.

La componentistica completa è raccolta nella sezione dedicata ai binari per sipari e fondali; la confezione del telo, con anelli, sacca e rifiniture, viene eseguita su misura a partire dai nostri tessuti ignifughi per scenografia.

Vantaggi del binario per sipari 2 metri

• Profilato in alluminio estruso ad alta rigidità
• Finitura nera anodizzata resistente all’ossidazione
• Peso contenuto: 2 kg per barra
• Componibile per sviluppi di qualsiasi lunghezza
• Idoneo a tracciati rettilinei e curvi

Portata del sistema

La verifica di portata non può limitarsi al singolo componente: il limite di carico dell’impianto è determinato dall’elemento più debole della catena, dal profilato ai carrelli, dai fissaggi agli organi di manovra. La campata, ossia l’interasse fra due punti di fissaggio consecutivi, va ridotta al crescere del peso del telo confezionato, comprensivo di ricchezza e rifiniture.

Posa e manutenzione

Il tracciato va posato in bolla: una pendenza anche minima induce i carrelli a traslare per gravità verso il punto più basso. Prima della messa in esercizio si verificano il serraggio degli ancoraggi e la presenza dei fine corsa alle estremità. La manutenzione ordinaria consiste nella pulizia periodica della cava, poiché il deposito di polvere è la causa più frequente di irregolarità nello scorrimento.

Ogni binario per sipari 2 metri fornito da Tecnofra è parte della linea corrente TF Rail: i ricambi restano disponibili nel tempo e la componentistica mantiene piena compatibilità con gli impianti già installati.

Preventivo e dimensionamento

Il dimensionamento discende dalla luce da coprire, dal peso del telo e dal tipo di azionamento previsto, per trascinamento manuale oppure a fune. Il nostro ufficio tecnico verifica portata, campata e componentistica necessaria ed elabora il preventivo completo, comprensivo di profilato, carrelli e organi di manovra.

Articolo disponibile su richiesta di preventivo. Informazioni tecniche: 081 7594411.
